Lámina de cobre para bobinados de transformador
Lámina de cobre C1100 para bobinados de transformador, fabricada con cobre electrolítico libre de oxígeno con contenido de oxígeno inferior al 0,02 % y pureza del 99,95 % o superior. Laminada de 0,2 a 3,0 mm y cortada de 50 a 1350 mm, es el conductor al que recurrir cuando la densidad de corriente no deja margen para una sección de aluminio.
Alcance de producción y datos del material
| Aleación | C1100 |
|---|---|
| Espesor | 0,2 - 3,0 mm |
| Ancho | 50 - 1350 mm |
| Diámetro interior | 300 / 400 / 500 mm o personalizado |
| Contenido de cobre | 99 % mínimo; calidad libre de oxígeno 99,95 % o superior |
| Contenido de oxígeno | Inferior al 0,02 % |
| Conductividad | 99 %IACS mínimo |
| Resistencia a tracción | Superior a 193 MPa |
| Estado del borde | Borde redondeado, sin rebabas, sin arañazos |
Problemas que resuelve
- Inclusiones de oxígeno en cobre de baja calidad que se manifiestan como bordes frágiles y agrietamiento durante el bobinado
- Conductividad por debajo de especificación que obliga a rediseñar el bobinado de baja tensión ya avanzado el proyecto
- Combinaciones de ancho y espesor que las listas de stock de fábrica no contemplan
- Oxidación superficial entre la entrega y el bobinado en bobinas mal embaladas
Por qué lo eligen los compradores
- Conductividad igual o superior al 99 %IACS a partir de cobre electrolítico libre de oxígeno
- Resistencia a tracción por encima de 193 MPa, para que la lámina aguante el doblado y el bobinado
- Pureza del 99,95 % o superior con contenido de oxígeno por debajo del 0,02 %
- Anchos de 50 a 1350 mm cortados a la dimensión de su bobina
- Cumple normas internacionales y la práctica americana, europea, alemana y japonesa
Detalle técnico
El material base es cobre electrolítico libre de oxígeno, que es lo que mantiene dentro de especificación tanto la conductividad eléctrica como el comportamiento mecánico. El ancho, el espesor y la longitud se mantienen según la tolerancia dimensional que exige el diseño del transformador, y no según una banda genérica. Las superficies se mantienen limpias y sin arañazos para no comprometer el aislamiento entre capas durante el bobinado.
Control de calidad
Cada bobina se comprueba dimensionalmente y se inspecciona en estado del borde y defectos superficiales antes de embalarse. Como la lámina de cobre suele devanarse directamente contra la película aislante, el objetivo del corte es un borde redondeado sin rebabas, comprobado bobina a bobina.
Personalización
El espesor, el ancho de corte, el diámetro interior y el peso de bobina se fijan por pedido. La cotización necesita la aleación, el diámetro interior, el espesor, el ancho y el peso; no hay cantidad mínima de pedido.
Cómo se compara
El cobre transporta aproximadamente la misma corriente en una sección menor que el aluminio, lo que importa cuando el área de ventana está fijada, y cuesta más por kilogramo. Frente al fleje de cobre, la lámina es el formato más fino para espiras de ancho completo de baja tensión; el fleje es el formato más pesado para barras y conexiones de alta corriente.
Para quién es
Fabricantes de transformadores de potencia y distribución, constructores de transformadores de tipo seco y talleres de mantenimiento y reparación que rebobinan unidades existentes.

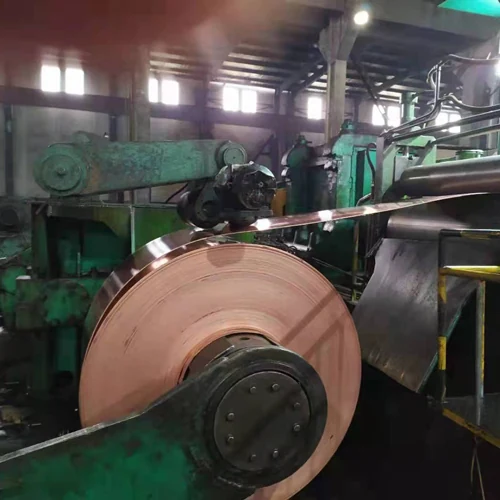

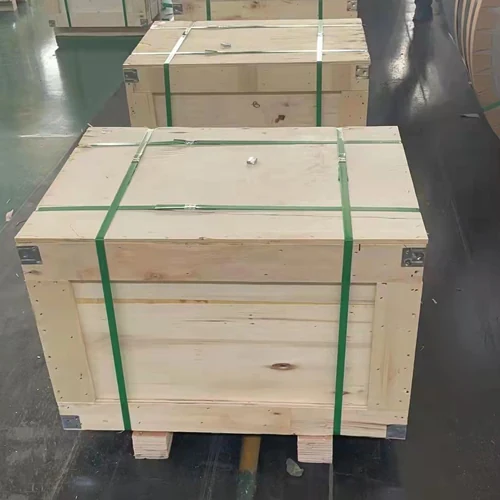

El material tal como se expide
Preguntas que hacen los compradores sobre este artículo
¿Es cobre libre de oxígeno?
Sí. El material es cobre electrolítico libre de oxígeno con contenido de oxígeno inferior al 0,02 % y pureza del 99,95 % o superior.
¿Con qué conductividad puedo diseñar?
99 %IACS o superior.
¿Qué rango de espesor y ancho hay disponible?
De 0,2 a 3,0 mm de espesor y de 50 a 1350 mm de ancho.
¿Qué normas cumple el material?
Cumple normas internacionales y la práctica americana, europea, alemana y japonesa; los certificados de calidad concretos se emiten con el pedido.
¿Qué información necesitan para una cotización?
Código o aleación, diámetro interior, espesor, ancho y peso.
¿Cuál es el plazo de entrega?
Normalmente de 10 a 30 días según el pedido.
¿Hay garantía?
12 meses desde la entrega.
