Elegir entre lámina, fleje e hilo rectangular
Tres formatos de conductor, tres problemas de bobinado distintos. Así se decide normalmente y qué cuesta cada formato en otras partes del diseño.
Lámina: la espira de ancho completo
La lámina da una espira en toda la altura de la bobina, lo que elimina los huecos entre espiras y simplifica la operación de bobinado. Necesita aislamiento entre capas y necesita un borde sin rebabas, porque la rebaba es lo que perfora ese aislamiento. Lámina de aluminio de 0,2 a 3,00 mm y de 20 a 1500 mm de ancho; lámina de cobre de 0,2 a 3,0 mm y de 50 a 1350 mm de ancho.

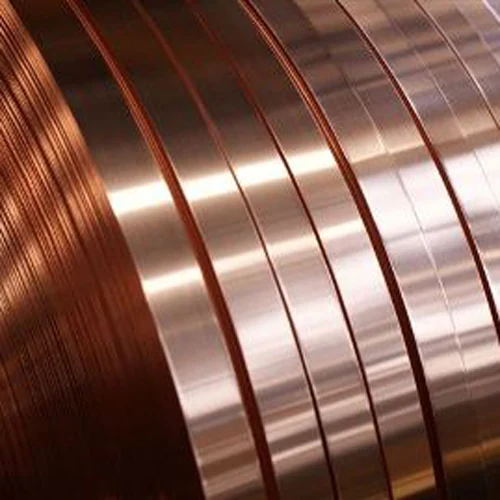

Fleje: espesores mayores y conexiones
El fleje cubre el mismo alcance de producción C1100 que la lámina de cobre, pero es el formato utilizado cuando la sección debe conducir alta corriente o conformarse en una conexión. Las propiedades mecánicas se fijan para que el fleje se doble sin agrietarse.
Hilo rectangular: un número definido de espiras
El hilo rectangular esmaltado es el formato cuando el bobinado necesita un número calculado de espiras y su propia película aislante en lugar de papel entre capas. Conductor de 0,8 a 5,6 mm por 2,00 a 16,00 mm, clase térmica desde las calidades 120 y 130 hasta la clase C a 220 °C.
Cobre o aluminio
El cobre alcanza 99 %IACS y una resistencia a tracción superior a 193 MPa; el aluminio alcanza 63 %IACS o más con menor peso y menor coste por bobina. El compromiso es sección frente a espacio de ventana y precio.
¿Tiene una medida que no consigue?
Los anchos estrechos, los diámetros interiores poco habituales y las bobinas sueltas son todos cotizables. No hay cantidad mínima de pedido.
