変圧器巻線用銅箔
変圧器巻線用の C1100 銅箔。酸素含有量 0.02 % 未満、純度 99.95 % 以上の無酸素電気銅から製造しています。0.2〜3.0 mm に圧延し 50〜1350 mm にスリットしたもので、電流密度がアルミの断面を許さないときに手を伸ばす導体です。
生産範囲と材料データ
| 合金 | C1100 |
|---|---|
| 板厚 | 0.2 - 3.0 mm |
| 幅 | 50 - 1350 mm |
| 内径 | 300 / 400 / 500 mm またはカスタム |
| 銅含有率 | 99 % 以上、無酸素グレードは 99.95 % 以上 |
| 酸素含有量 | 0.02 % 未満 |
| 導電率 | 99 %IACS 以上 |
| 引張強さ | 193 MPa 超 |
| エッジ状態 | 丸みのあるエッジ、バリなし、傷なし |
これが解決する問題
- 低品位の銅に含まれる酸素系介在物が、脆いエッジや巻線中の割れとして現れる
- 導電率が仕様を下回り、プロジェクト後半で低圧巻線の再設計を強いられる
- 圧延工場の在庫リストにない幅と板厚の組み合わせ
- 梱包の悪いコイルで、納入から巻線までの間に表面が酸化する
購入者が選ぶ理由
- 無酸素電気銅による 99 %IACS 以上の導電率
- 193 MPa 超の引張強さで、曲げ・巻線に耐える
- 酸素含有量 0.02 % 未満、純度 99.95 % 以上
- お客様のコイル寸法にスリットした 50〜1350 mm の幅
- 国際規格を満たし、米国・欧州・ドイツ・日本の慣行に適合
技術的な詳細
母材は無酸素電気銅で、これが導電率と機械的挙動の双方を仕様内に保ちます。幅、板厚、長さは、一般的な範囲ではなく変圧器設計が求める寸法公差に保ちます。表面は清浄で傷のない状態に保ち、巻線中に層間絶縁を損なわないようにします。
品質管理
各コイルは梱包前に寸法を測定し、エッジ状態と表面欠陥を検査します。銅箔は絶縁フィルムに直接巻かれることが多いため、スリットはバリのない丸みのあるエッジを狙い、コイルごとに確認します。
カスタマイズ
板厚、スリット幅、内径、コイル重量は注文ごとに設定します。見積には合金、内径、板厚、幅、重量が必要で、最小注文数量はありません。
他の選択肢との比較
銅はアルミよりも小さい断面でほぼ同じ電流を流せます。窓面積が決まっている場合にはこれが効き、一方で重量当たりの価格は高くなります。銅条と比べると、箔は低圧の全幅ターン向けの薄い形態、条は大電流のバーや接続部向けの厚い形態です。
想定するお客様
電力用・配電用変圧器のメーカー、乾式変圧器の製作業者、既存機を巻き直す保守・修理工場。

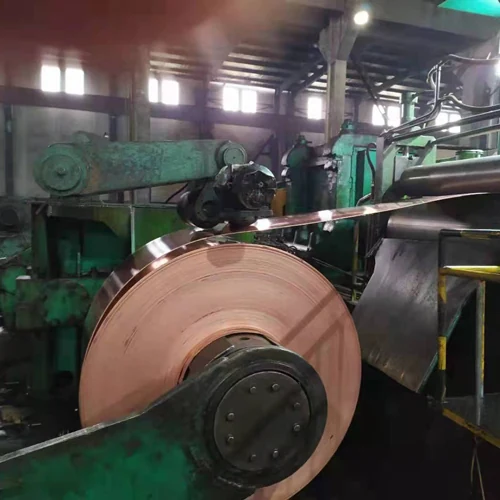

出荷時の材料
この品目について購入者からよくある質問
これは無酸素銅ですか。
はい。酸素含有量 0.02 % 未満、純度 99.95 % 以上の無酸素電気銅です。
どの導電率で設計できますか。
99 %IACS 以上です。
どの板厚・幅の範囲がありますか。
板厚 0.2〜3.0 mm、幅 50〜1350 mm です。
材料はどの規格を満たしますか。
国際規格を満たし、米国・欧州・ドイツ・日本の慣行に適合します。個別の材質証明はご注文に対して発行します。
見積にはどの情報が必要ですか。
材質コードまたは合金、内径、板厚、幅、重量です。
納期はどのくらいですか。
通常10〜30日、ご注文内容によります。
保証はありますか。
納入後12か月です。
図面に対して価格を出す準備はできていますか。
材質コードまたは合金、内径、板厚、幅、重量 ― 営業窓口が見積に必要なのはこれだけです。
