변압기 권선용 동박
변압기 권선용 C1100 동박으로, 산소 함량 0.02 % 미만, 순도 99.95 % 이상의 무산소 전기동으로 제조합니다. 0.2~3.0 mm로 압연하고 50~1350 mm로 슬리팅한 것으로, 전류 밀도가 알루미늄 단면을 허용하지 않을 때 찾게 되는 도체입니다.
생산 범위와 소재 데이터
| 합금 | C1100 |
|---|---|
| 두께 | 0.2 - 3.0 mm |
| 폭 | 50 - 1350 mm |
| 내경 | 300 / 400 / 500 mm 또는 맞춤 |
| 구리 함량 | 최소 99 %, 무산소 등급은 99.95 % 이상 |
| 산소 함량 | 0.02 % 미만 |
| 도전율 | 최소 99 %IACS |
| 인장강도 | 193 MPa 초과 |
| 에지 상태 | 둥근 에지, 버 없음, 스크래치 없음 |
이것이 해결하는 문제
- 저급 구리의 산소 개재물이 취약한 에지와 권선 중 균열로 나타나는 문제
- 도전율이 사양에 못 미쳐 프로젝트 후반에 저압 권선을 재설계하게 되는 문제
- 공장 재고 목록에 없는 폭과 두께 조합
- 포장이 부실한 코일에서 납품과 권선 사이에 표면이 산화되는 문제
구매자가 선택하는 이유
- 무산소 전기동에서 나오는 99 %IACS 이상의 도전율
- 굽힘과 권선을 견디도록 193 MPa를 넘는 인장강도
- 산소 함량 0.02 % 미만에 순도 99.95 % 이상
- 고객 코일 치수에 맞춰 슬리팅한 50~1350 mm의 폭
- 국제 규격을 충족하며 미국·유럽·독일·일본 관행에 적합
기술적 세부
모재는 무산소 전기동으로, 이것이 도전율과 기계적 거동을 모두 사양 내로 유지합니다. 폭, 두께, 길이는 일반적인 범위가 아니라 변압기 설계가 요구하는 치수 공차로 유지합니다. 표면은 권선 중 층간 절연이 손상되지 않도록 깨끗하고 긁힘 없는 상태로 유지합니다.
품질 관리
모든 코일은 포장 전에 치수를 측정하고 에지 상태와 표면 결함을 검사합니다. 동박은 절연 필름에 직접 감기는 경우가 많으므로, 슬리팅 목표는 버 없는 둥근 에지이며 코일마다 확인합니다.
맞춤 대응
두께, 슬릿 폭, 내경, 코일 중량은 주문마다 설정합니다. 견적에는 합금, 내경, 두께, 폭, 중량이 필요하며 최소 주문 수량은 없습니다.
비교하면
구리는 알루미늄보다 작은 단면으로 거의 같은 전류를 흘리며, 창 면적이 고정된 경우 이것이 중요합니다. 대신 킬로그램당 가격이 더 높습니다. 동 스트립에 비하면 박은 저압 전폭 턴을 위한 더 얇은 형태이고, 스트립은 대전류 바와 접속부를 위한 더 두꺼운 형태입니다.
어떤 분께 적합한가
전력용·배전용 변압기 제조사, 건식 변압기 제작사, 그리고 기존 설비를 재권선하는 유지보수·수리 작업장.

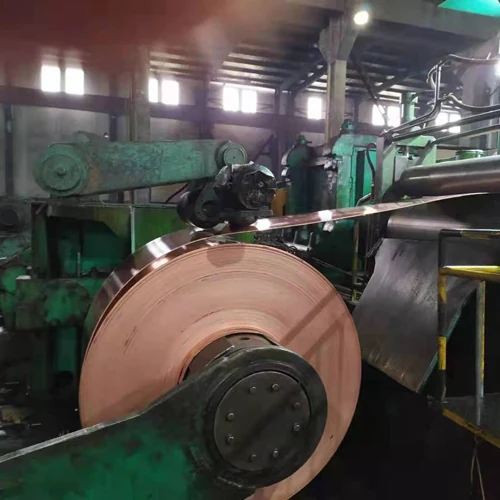

출하 상태의 소재
구매자가 이 품목에 대해 묻는 질문
이것은 무산소 구리입니까?
예. 산소 함량 0.02 % 미만, 순도 99.95 % 이상의 무산소 전기동입니다.
어떤 도전율로 설계할 수 있습니까?
99 %IACS 이상입니다.
어떤 두께와 폭 범위가 가능합니까?
두께 0.2~3.0 mm, 폭 50~1350 mm입니다.
소재는 어떤 규격을 충족합니까?
국제 규격을 충족하며 미국·유럽·독일·일본 관행에 적합합니다. 개별 재질 증명서는 주문에 맞춰 발행합니다.
견적에는 어떤 정보가 필요합니까?
재질 코드 또는 합금, 내경, 두께, 폭, 중량입니다.
납기는 얼마입니까?
주문에 따라 보통 10~30일입니다.
보증이 있습니까?
납품 후 12개월입니다.
도면에 맞춰 가격을 내볼 준비가 되셨습니까?
재질 코드 또는 합금, 내경, 두께, 폭, 중량 — 영업 창구가 견적에 필요한 것은 이것이 전부입니다.
