Медная фольга для обмоток трансформаторов
Медная фольга C1100 для обмоток трансформаторов, изготовленная из бескислородной электролитической меди с содержанием кислорода ниже 0,02 % и чистотой 99,95 % и выше. Прокатанная от 0,2 до 3,0 мм и нарезанная от 50 до 1350 мм, это тот проводник, к которому обращаются, когда плотность тока не оставляет места алюминиевому сечению.
Объём производства и данные материала
| Сплав | C1100 |
|---|---|
| Толщина | 0,2 - 3,0 мм |
| Ширина | 50 - 1350 мм |
| Внутренний диаметр | 300 / 400 / 500 мм или по заказу |
| Содержание меди | не менее 99 %; бескислородная марка 99,95 % и выше |
| Содержание кислорода | ниже 0,02 % |
| Проводимость | не менее 99 %IACS |
| Предел прочности | выше 193 МПа |
| Состояние кромки | Скруглённая кромка, без заусенцев, без царапин |
Какие проблемы это решает
- Кислородные включения в меди низкого качества, проявляющиеся как хрупкие кромки и растрескивание при намотке
- Проводимость ниже спецификации, вынуждающая переделывать обмотку низкого напряжения на поздней стадии проекта
- Сочетания ширины и толщины, которых нет в заводских складских списках
- Окисление поверхности между поставкой и намоткой на плохо упакованных рулонах
Почему покупатели выбирают это
- Проводимость не ниже 99 %IACS из бескислородной электролитической меди
- Предел прочности выше 193 МПа, чтобы фольга выдерживала гибку и намотку
- Чистота 99,95 % и выше при содержании кислорода ниже 0,02 %
- Ширины от 50 до 1350 мм, нарезанные под размер вашей обмотки
- Соответствует международным стандартам и американской, европейской, немецкой и японской практике
Технические детали
Базовый материал — бескислородная электролитическая медь, что удерживает в спецификации и электрическую проводимость, и механическое поведение. Ширина, толщина и длина выдерживаются по размерному допуску, который требует конструкция трансформатора, а не по общему диапазону. Поверхности сохраняются чистыми и без царапин, чтобы межслойная изоляция не повреждалась при намотке.
Контроль качества
Каждый рулон перед упаковкой проверяется по размерам и осматривается на состояние кромки и поверхностные дефекты. Поскольку медная фольга часто наматывается прямо на изоляционную плёнку, цель резки — скруглённая кромка без заусенцев, проверяемая на каждом рулоне.
Индивидуализация
Толщина, ширина реза, внутренний диаметр и вес рулона задаются по заказу. Для расчёта нужны сплав, внутренний диаметр, толщина, ширина и вес; минимального объёма заказа нет.
Как это сравнивается
Медь несёт примерно тот же ток в меньшем сечении, чем алюминий, что важно при фиксированной площади окна, и стоит дороже за килограмм. По сравнению с медной лентой фольга — более тонкий формат для витков на всю ширину в низком напряжении; лента — более тяжёлый формат для сильноточных шин и соединений.
Для кого это
Производители силовых и распределительных трансформаторов, изготовители сухих трансформаторов и ремонтные мастерские, перематывающие существующие агрегаты.

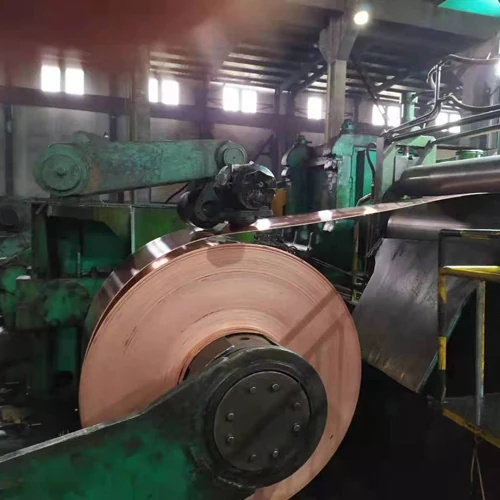

Материал в том виде, в каком отгружается
Вопросы покупателей по этой позиции
Это бескислородная медь?
Да. Материал — бескислородная электролитическая медь с содержанием кислорода ниже 0,02 % и чистотой 99,95 % и выше.
На какую проводимость я могу рассчитывать при проектировании?
99 %IACS и выше.
Какой диапазон толщин и ширин доступен?
Толщина от 0,2 до 3,0 мм и ширина от 50 до 1350 мм.
Каким стандартам соответствует материал?
Он соответствует международным стандартам и американской, европейской, немецкой и японской практике; конкретные сертификаты на марку выдаются по заказу.
Какая информация нужна для расчёта цены?
Код или сплав, внутренний диаметр, толщина, ширина и вес.
Каков срок изготовления?
Обычно от 10 до 30 дней в зависимости от заказа.
Есть ли гарантия?
12 месяцев с момента поставки.
