Hilo rectangular esmaltado para transformadores
El hilo esmaltado, también llamado hilo magnético o hilo de bobinado, es un conductor de cobre o aluminio recubierto con una fina película aislante que evita cortocircuitos entre espiras. Este es el formato rectangular para bobinados de transformador: espesor de conductor de 0,8 a 5,6 mm, ancho de conductor de 2,00 a 16,00 mm, relación ancho-espesor 1,4:1, en calidades de poliéster, poliésterimida y acetal.
Alcance de producción y datos del material
| Espesor del conductor (a) | 0,8 - 5,6 mm |
|---|---|
| Ancho del conductor (b) | 2,00 - 16,00 mm |
| Relación ancho-espesor | 1.4:1 |
| Material del conductor | Cobre o aluminio |
| Calidades | 120 acetal, 130 poliéster, 155 poliéster modificado, 180 poliésterimida, 200 poliésterimida / poliamida-imida |
| Norma | GB5584.2-2009 |
| Resistividad del cobre a 20 °C | 0,017241 ohm mm2/m máximo |
| Resistividad del aluminio a 20 °C | 0,02801 ohm mm2/m máximo |
| Espesor de película | Fina 0,06 - 0,11 mm, gruesa 0,12 - 0,17 mm |
| Capa adhesiva | 0,03 - 0,06 mm |
| Clase térmica | F 155 °C, H 180 °C, C 220 °C |
Problemas que resuelve
- Daños en la película durante el bobinado que solo aparecen como cortocircuito entre espiras después de la impregnación
- Clase térmica no ajustada a la temperatura real del punto caliente, lo que acorta la vida del aislamiento
- Variación del espesor de película que altera el factor de llenado calculado de la bobina
- Rechazo de especificaciones fuera de las dimensiones estándar de catálogo
Por qué lo eligen los compradores
- Clases térmicas desde F a 155 °C y H a 180 °C hasta C a 220 °C
- Espesor de película seleccionable: fina de 0,06 a 0,11 mm o gruesa de 0,12 a 0,17 mm
- Conductores de cobre y aluminio, temple blando, según GB5584.2-2009
- Calidades autoadhesivas con capa adhesiva de 0,03 a 0,06 mm
- Espesor de película controlado en producción con un medidor de pérdidas dieléctricas
Detalle técnico
La película aislante proporciona aislamiento eléctrico y protección mecánica al conductor. La clase térmica fija la temperatura máxima de servicio continuo que la película soporta sin degradarse, y la tensión nominal sigue a la aplicación, con valores más altos necesarios para transformadores en servicio de distribución. Los conductores pueden ser macizos o trenzados; el trenzado da más flexibilidad cuando el bobinado requiere doblados o movimientos frecuentes.
Control de calidad
El espesor del esmalte se controla durante la producción con un medidor de pérdidas dieléctricas, y no solo al final. Los conductores rectangulares de cobre blando y aluminio blando se verifican frente a los límites de resistividad de GB5584.2-2009 a 20 °C.
Personalización
Los espesores de película fuera de las bandas estándar fina y gruesa pueden fabricarse según la especificación que usted facilite. Si las dimensiones de su conductor quedan fuera del rango de 0,8 a 5,6 mm por 2,00 a 16,00 mm, envíelas y se comprobarán frente al alcance de producción antes de cotizar.
Cómo se compara
Frente a la lámina, el hilo rectangular esmaltado permite construir un número definido de espiras con una sección calculada y sin papel entre capas, lo que conviene a los bobinados de alta tensión. La lámina se devana más rápido y da una espira de ancho completo, lo que conviene a las bobinas de baja tensión.
Para quién es
Talleres de bobinado de transformadores y reactancias, fabricantes de motores y componentes electromagnéticos, e ingenieros que especifican hilo magnético frente a una clase térmica definida.

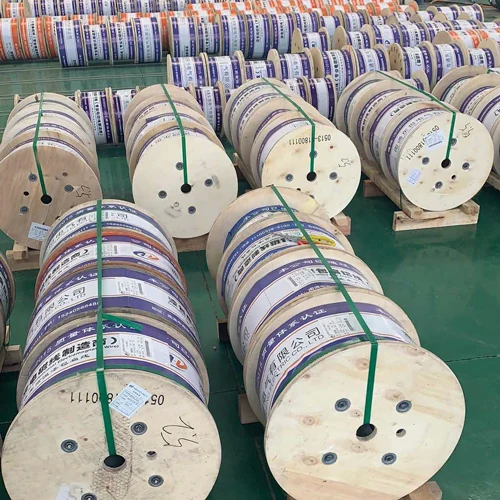

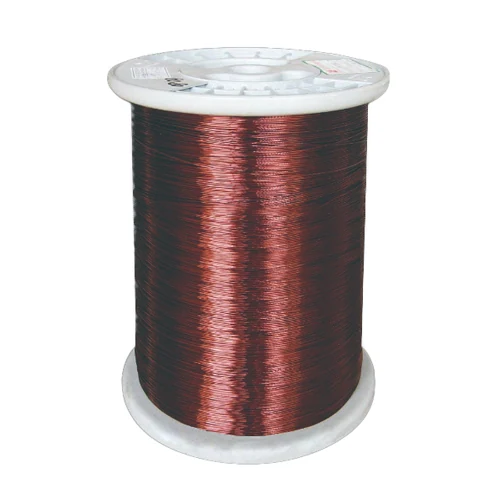

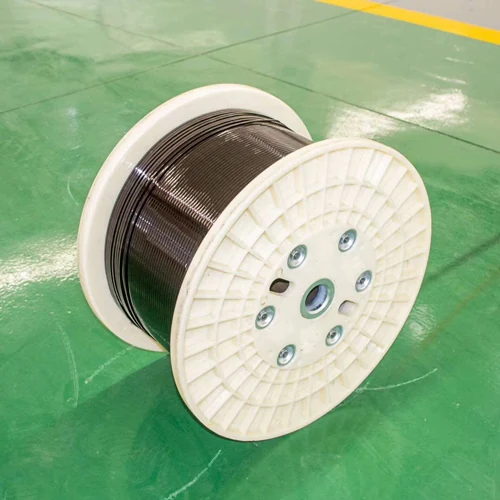

El material tal como se expide
Preguntas que hacen los compradores sobre este artículo
¿Qué tamaños de conductor hay disponibles?
Espesor de 0,8 a 5,6 mm y ancho de 2,00 a 16,00 mm, con una relación ancho-espesor de 1,4:1. Los tamaños fuera de ese rango se comprueban frente al alcance de producción bajo petición.
¿Qué clases térmicas suministran?
Calidades que cubren la clase F a 155 °C, la clase H a 180 °C y la clase C a 220 °C, además de las calidades 120 acetal y 130 poliéster.
¿Conductor de cobre o de aluminio?
Ambos. La resistividad del cobre se mantiene en 0,017241 ohm mm2/m o menos a 20 °C, y la del aluminio en 0,02801 ohm mm2/m o menos.
¿Qué espesores de película puedo pedir?
Película fina de 0,06 a 0,11 mm, película gruesa de 0,12 a 0,17 mm, o un espesor según su propia especificación.
¿Suministran hilo autoadhesivo?
Sí. La capa autoadhesiva tiene generalmente de 0,03 a 0,06 mm de espesor.
¿Cómo se verifica el espesor del esmalte?
Se controla en producción con un medidor de pérdidas dieléctricas.
¿Qué norma se aplica?
Los conductores rectangulares de cobre blando y aluminio blando cumplen GB5584.2-2009.
