箔・条・平角線の選び方

箔：全幅を占める1ターン

箔はコイル高さ全体にわたる1ターンを作り、ターン間の隙間をなくして巻線作業を簡素化します。層間絶縁が必要で、その絶縁を突き破るのはバリですから、バリのないエッジが不可欠です。アルミ箔は 0.2〜3.00 mm・幅 20〜1500 mm、銅箔は 0.2〜3.0 mm・幅 50〜1350 mm。

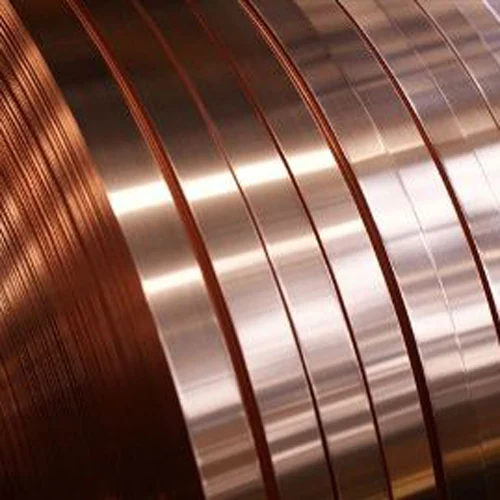

条：厚めの板厚と接続部

条は銅箔と同じ C1100 の生産範囲をカバーしますが、断面が大電流を流す必要がある場合や接続部に成形する場合に使う形態です。機械的性質は、割れずに曲がるように設定されています。

平角線：ターン数を規定する

平角エナメル線は、層間紙ではなく自前の絶縁皮膜をもち、計算されたターン数が必要な場合の形態です。導体は 0.8〜5.6 mm × 2.00〜16.00 mm、耐熱クラスは 120・130 グレードから 220 °C のクラス C まで。

銅またはアルミ

銅は 99 %IACS と 193 MPa 超の引張強さに達し、アルミは 63 %IACS 以上をより軽く、コイル当たりのコストも低く実現します。トレードオフは、断面積と窓面積および価格の間にあります。
