변압기용 평각 에나멜선
에나멜선은 마그넷 와이어 또는 권선이라고도 하며, 턴 간 단락을 막는 얇은 절연 피막으로 덮인 구리 또는 알루미늄 도체입니다. 이것은 변압기 권선용 평각 형태로, 도체 두께 0.8~5.6 mm, 도체 폭 2.00~16.00 mm, 폭 대 두께 비 1.4:1이며 폴리에스터·폴리에스터이미드·아세탈 등급으로 제공합니다.
생산 범위와 소재 데이터
| 도체 두께 (a) | 0.8 - 5.6 mm |
|---|---|
| 도체 폭 (b) | 2.00 - 16.00 mm |
| 폭 대 두께 비 | 1.4:1 |
| 도체 재질 | 구리 또는 알루미늄 |
| 등급 | 120 아세탈, 130 폴리에스터, 155 변성 폴리에스터, 180 폴리에스터이미드, 200 폴리에스터이미드 / 폴리아미드이미드 |
| 규격 | GB5584.2-2009 |
| 20 °C에서의 구리 저항률 | 최대 0.017241 Ω mm2/m |
| 20 °C에서의 알루미늄 저항률 | 최대 0.02801 Ω mm2/m |
| 피막 두께 | 박막 0.06 - 0.11 mm, 후막 0.12 - 0.17 mm |
| 접착층 | 0.03 - 0.06 mm |
| 내열 클래스 | F 155 °C, H 180 °C, C 220 °C |
이것이 해결하는 문제
- 권선 중 피막 손상이 함침 후에야 턴 간 단락으로 드러나는 문제
- 내열 클래스가 실제 핫스팟 온도와 맞지 않아 절연 수명이 짧아지는 문제
- 피막 두께 편차가 계산된 점적률을 어긋나게 하는 문제
- 표준 카탈로그 치수를 벗어난 사양이 거절되는 문제
구매자가 선택하는 이유
- 155 °C의 클래스 F와 180 °C의 클래스 H부터 220 °C의 클래스 C까지의 내열 클래스
- 선택 가능한 피막 두께: 박막 0.06~0.11 mm 또는 후막 0.12~0.17 mm
- GB5584.2-2009에 따른 구리·알루미늄 도체, 연질
- 0.03~0.06 mm 접착층을 갖춘 자기융착 등급
- 생산 중 유전손실계로 관리되는 피막 두께
기술적 세부
절연 피막은 도체에 전기적 절연과 기계적 보호를 제공합니다. 내열 클래스는 피막이 열화 없이 견디는 최대 연속 사용 온도를 정하고, 정격 전압은 용도를 따릅니다. 배전 계통에 쓰이는 변압기에는 더 높은 정격이 필요합니다. 도체는 단선 또는 연선이 가능하며, 연선은 권선에 잦은 굽힘이나 움직임이 있을 때 더 큰 유연성을 줍니다.
품질 관리
에나멜 두께는 마지막에만 확인하는 것이 아니라 생산 중에 유전손실계로 관리합니다. 연질 구리와 연질 알루미늄 평각 도체는 20 °C에서 GB5584.2-2009의 저항률 한계에 대조해 검증합니다.
맞춤 대응
표준 박막·후막 범위를 벗어난 피막 두께도 제공하시는 사양에 맞춰 제작할 수 있습니다. 도체 치수가 0.8~5.6 mm × 2.00~16.00 mm 범위를 벗어나면 보내주십시오. 견적 전에 생산 범위와 대조해 확인합니다.
비교하면
박에 비해 평각 에나멜선은 층간 종이 없이 계산된 단면과 정해진 턴 수를 구성할 수 있어 고압 권선에 적합합니다. 박은 감는 속도가 빠르고 전폭 턴을 주어 저압 코일에 적합합니다.
어떤 분께 적합한가
변압기·리액터 권선 작업장, 모터 및 전자기 부품 제조사, 그리고 정해진 내열 클래스에 맞춰 마그넷 와이어를 지정하는 엔지니어.

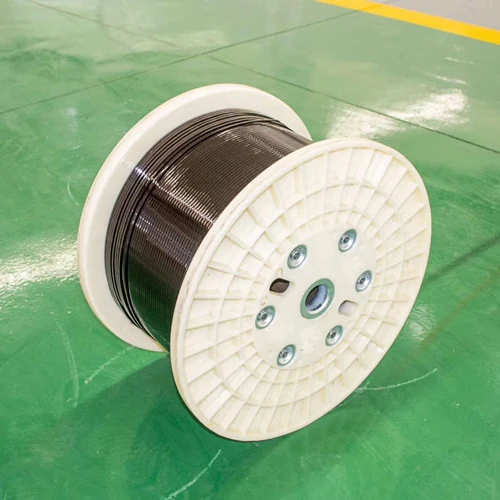

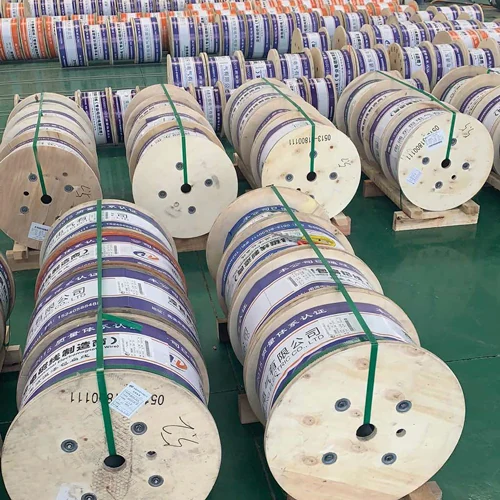

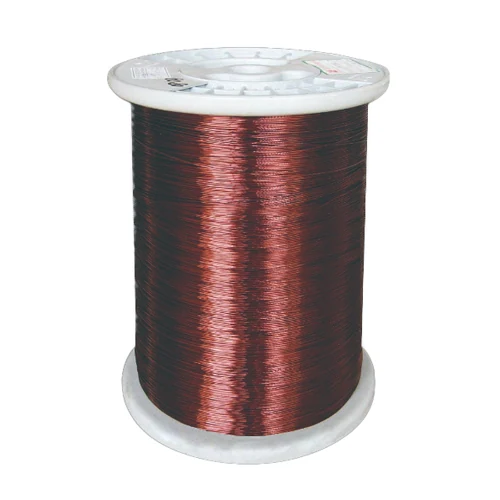

출하 상태의 소재
구매자가 이 품목에 대해 묻는 질문
어떤 도체 치수가 가능합니까?
두께 0.8~5.6 mm, 폭 2.00~16.00 mm, 폭 대 두께 비 1.4:1입니다. 그 범위를 넘는 치수는 요청 시 생산 범위와 대조해 확인합니다.
어떤 내열 클래스를 공급합니까?
155 °C의 클래스 F, 180 °C의 클래스 H, 220 °C의 클래스 C를 아우르는 등급과, 120 아세탈 및 130 폴리에스터 등급입니다.
구리 도체입니까, 알루미늄 도체입니까?
둘 다입니다. 구리 저항률은 20 °C에서 0.017241 Ω mm2/m 이하, 알루미늄은 0.02801 Ω mm2/m 이하로 유지합니다.
어떤 피막 두께를 주문할 수 있습니까?
박막 0.06~0.11 mm, 후막 0.12~0.17 mm, 또는 고객 사양에 따른 두께입니다.
자기융착선을 공급합니까?
예. 자기융착층은 일반적으로 0.03~0.06 mm 두께입니다.
에나멜 두께는 어떻게 검증합니까?
생산 중 유전손실계로 관리합니다.
어떤 규격이 적용됩니까?
연질 구리와 연질 알루미늄 평각 도체는 GB5584.2-2009를 따릅니다.
