Escolher entre folha, fita e fio retangular
Três formatos de condutor, três problemas de enrolamento diferentes. É assim que a escolha normalmente é feita e o que cada formato custa em outros pontos do projeto.
Folha: a espira de largura total
A folha dá uma espira em toda a altura da bobina, o que elimina as folgas entre espiras e simplifica a operação de enrolamento. Ela precisa de isolamento entre camadas e precisa de uma borda sem rebarbas, porque a rebarba é o que perfura esse isolamento. Folha de alumínio de 0,2 a 3,00 mm e de 20 a 1500 mm de largura; folha de cobre de 0,2 a 3,0 mm e de 50 a 1350 mm de largura.

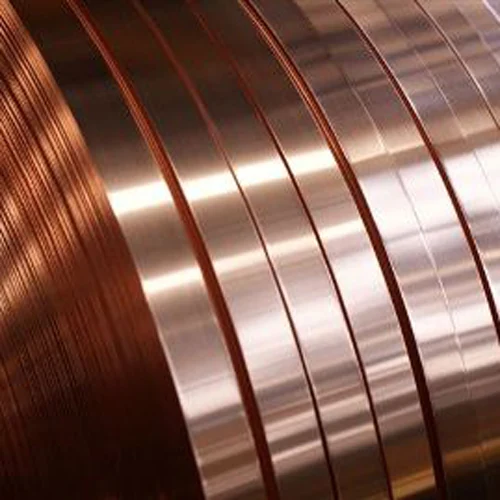

Fita: espessuras maiores e conexões
A fita cobre o mesmo escopo de produção C1100 da folha de cobre, mas é o formato usado quando a seção precisa conduzir alta corrente ou ser conformada em uma conexão. As propriedades mecânicas são definidas para que a fita dobre sem trincar.
Fio retangular: um número definido de espiras
O fio retangular esmaltado é o formato quando o enrolamento precisa de um número calculado de espiras e de seu próprio filme isolante em vez de papel entre camadas. Condutor de 0,8 a 5,6 mm por 2,00 a 16,00 mm, classe térmica das classes 120 e 130 até a classe C a 220 °C.
Cobre ou alumínio
O cobre chega a 99 %IACS e resistência à tração acima de 193 MPa; o alumínio chega a 63 %IACS ou mais, com menor peso e menor custo por bobina. A troca é seção contra espaço de janela e preço.
Outras capacidades
Materiais a que isso se aplica
Tem uma medida que não consegue comprar?
Larguras estreitas, diâmetros internos incomuns e bobinas avulsas são todos orçáveis. Não há quantidade mínima de pedido.
