Materiais para transformadores: folha, fita, fio esmaltado e aço para núcleos
Cinco itens, quatro famílias de material, todas as dimensões e classes publicadas. Nada atrás de um formulário.

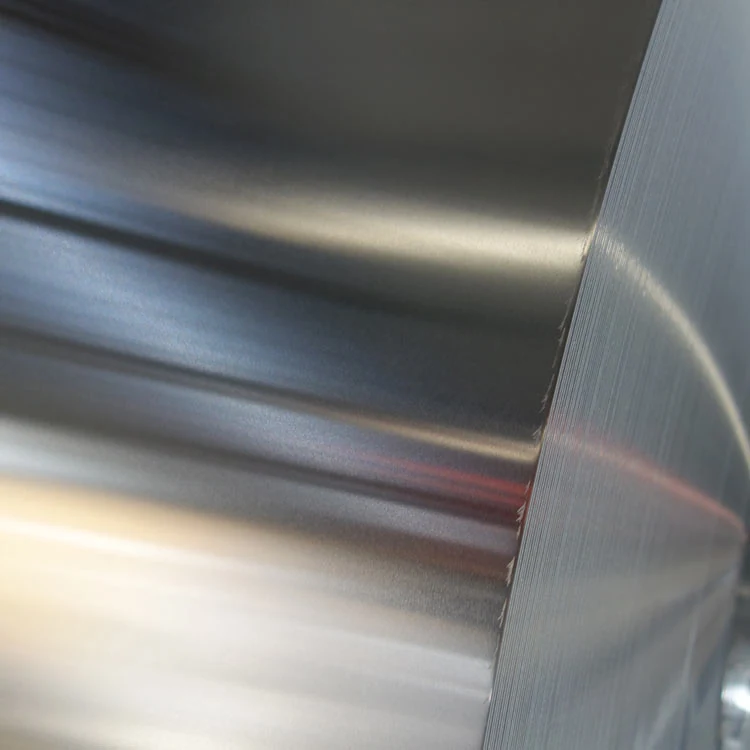

Folha de alumínio 1050, 1060 e 1070 para bobinas de transformador enroladas com folha.
As bobinas de baixa tensão enroladas com folha dependem inteiramente da qualidade da borda e da constância da espessura. Esta categoria cobre folha e fita de alumínio 1050, 1060 e 1070 de 0,2 a 3,00 mm de espessura e de 20 a 1500 mm de largura, cortadas na largura exata da bobina para que sua enroladeira não precise aparar na máquina.

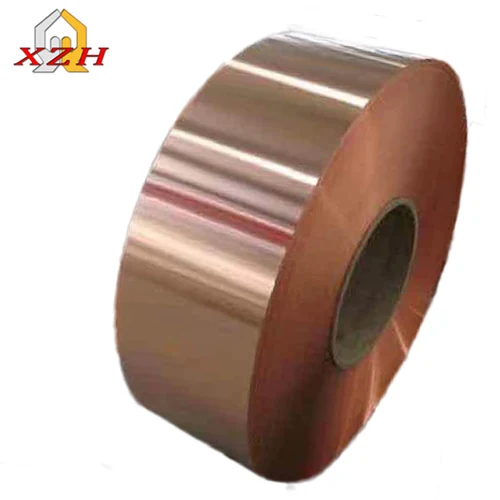

Folha e fita de cobre C1100 livre de oxigênio para enrolamentos de alta corrente.
Onde a densidade de corrente não deixa espaço para o alumínio, a folha e a fita de cobre C1100 assumem a carga. Teor de oxigênio abaixo de 0,02 %, pureza de 99,95 % ou superior, condutividade igual ou superior a 99 %IACS e resistência à tração acima de 193 MPa, em espessuras de 0,2 a 3,0 mm e larguras de 50 a 1350 mm.

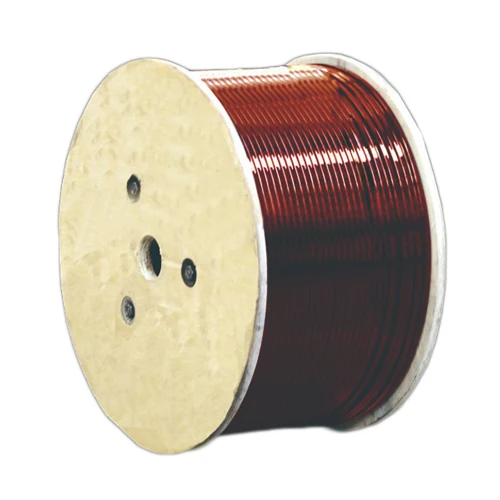

Fio de cobre e alumínio esmaltado com poliéster, poliesterimida e acetal.
O fio retangular esmaltado, também chamado de fio magnético ou fio de enrolamento, é um condutor de cobre ou alumínio revestido com um filme isolante que evita curtos entre espiras. A espessura do condutor vai de 0,8 a 5,6 mm e a largura de 2,00 a 16,00 mm, com relação largura-espessura de 1,4:1.
Aço elétrico de grão orientado e não orientado, de 0,23 a 0,5 mm.
As perdas no núcleo são a parte da eficiência do transformador que se compra, não que se projeta. Esta categoria cobre chapa de aço-silício orientada e não orientada de 0,23 a 0,5 mm de espessura e de 40 a 1290 mm de largura, com revestimento isolante nas duas faces, fornecida conforme GB/T2521.1, JIS C2552, ASTM A667, IEC60404-8-4 e classes equivalentes.
Vai orçar mais de um material?
Aço para núcleos, condutor e fio magnético podem ser orçados e embarcados juntos em um único pedido.
