Transformatorwerkstoffe: Folie, Band, Wickeldraht und Kernblech
Fünf Positionen, vier Werkstofffamilien, alle Abmessungen und Güten veröffentlicht. Nichts hinter einem Formular.

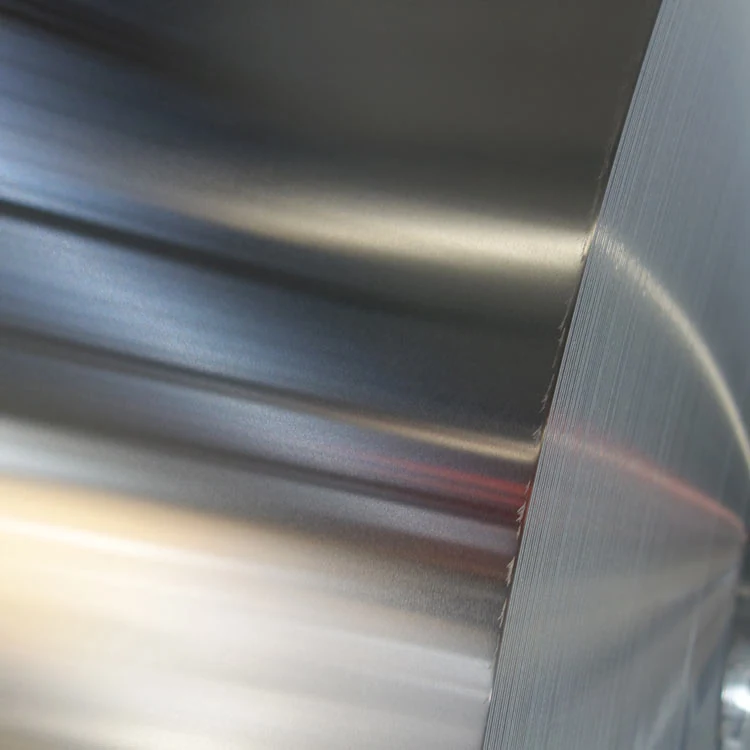

Aluminiumfolie 1050, 1060 und 1070 für foliengewickelte Transformatorspulen.
Foliengewickelte Niederspannungsspulen stehen und fallen mit Kantenqualität und gleichmäßiger Dicke. Diese Kategorie umfasst Aluminiumfolie und -band 1050, 1060 und 1070 von 0,2 bis 3,00 mm Dicke und 20 bis 1500 mm Breite, exakt auf Spulenbreite geschnitten, damit Ihre Wickelmaschine nicht nachbeschneiden muss.

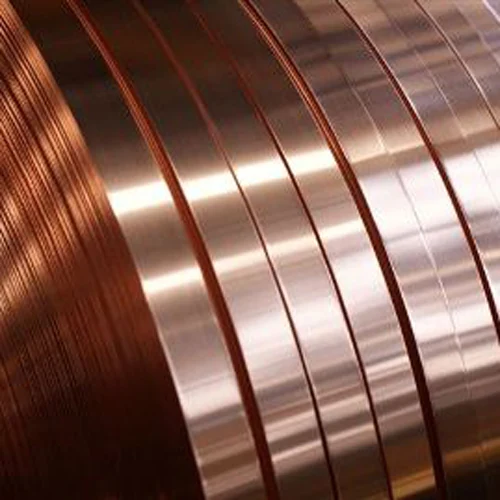

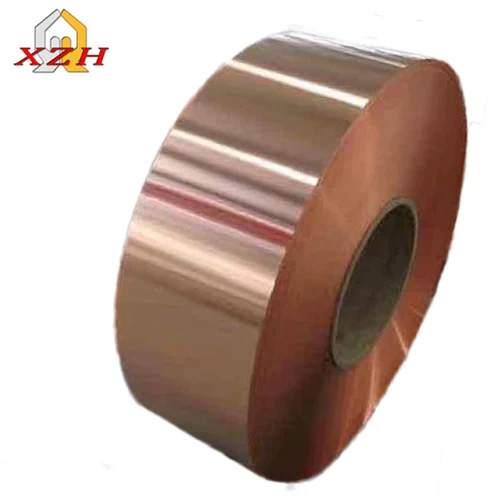

Sauerstofffreie Kupferfolie und -band C1100 für Hochstromwicklungen.
Wo die Stromdichte keinen Raum für Aluminium lässt, übernimmt Kupferfolie und -band C1100 die Last. Sauerstoffgehalt unter 0,02 %, Reinheit 99,95 % oder höher, Leitfähigkeit mindestens 99 %IACS und Zugfestigkeit über 193 MPa, in Dicken von 0,2 bis 3,0 mm und Breiten von 50 bis 1350 mm.

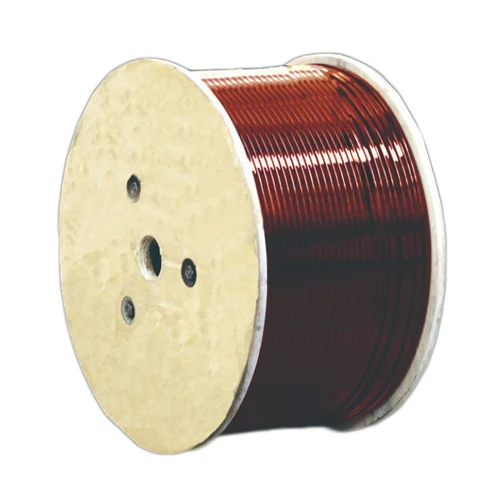

Kupfer- und Aluminiumdraht, lackiert mit Polyester, Polyesterimid und Acetal.
Lackierter Rechteckdraht, auch Magnetdraht oder Wickeldraht genannt, ist ein Kupfer- oder Aluminiumleiter mit einem Isolierfilm, der Windungsschlüsse verhindert. Die Leiterdicke reicht von 0,8 bis 5,6 mm, die Breite von 2,00 bis 16,00 mm, bei einem Breiten-Dicken-Verhältnis von 1,4:1.
Kornorientiertes und nicht kornorientiertes Elektroblech, 0,23 bis 0,5 mm.
Kernverluste sind der Teil des Transformatorwirkungsgrads, den man kauft statt konstruiert. Diese Kategorie umfasst orientiertes und nicht orientiertes Elektroblech von 0,23 bis 0,5 mm Dicke und 40 bis 1290 mm Breite, beidseitig isolierbeschichtet, geliefert nach GB/T2521.1, JIS C2552, ASTM A667, IEC60404-8-4 und gleichwertigen Güten.
Sie kalkulieren mehr als einen Werkstoff?
Kernblech, Leiter und Magnetdraht können gemeinsam auf einem Auftrag angeboten und versandt werden.
