Classes térmicas e espessura de filme do fio esmaltado, explicadas

O que a classe térmica informa

A classe térmica indica a temperatura máxima de operação permitida do fio. É escrita com uma letra: F é 155 °C, H é 180 °C, C é 220 °C. O fio é classificado pela capacidade de operar nessa temperatura sem que o isolamento se degrade.

Os números das classes

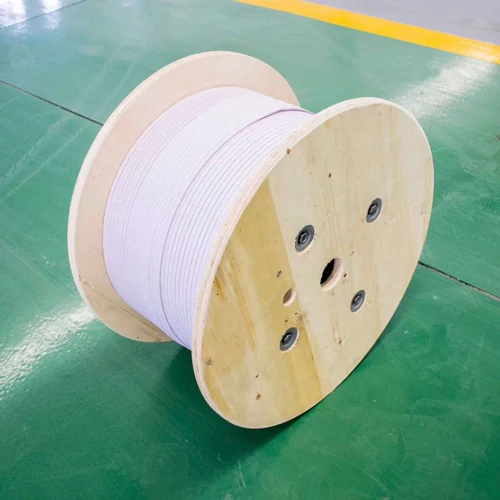

A linha cobre fios esmaltados de poliéster 130, fios retangulares esmaltados de poliéster modificado 155, fios retangulares esmaltados de poliesterimida 180 de cobre ou alumínio, fios retangulares esmaltados compostos de poliesterimida e poliamida-imida 200, e fios retangulares esmaltados de acetal 120.

Espessura do filme

Conforme o requisito de isolamento você pode escolher filme fino de 0,06 a 0,11 mm ou grosso de 0,12 a 0,17 mm. Um filme mais grosso compra margem dielétrica e custa fator de preenchimento, então é tanto uma decisão de geometria de bobina quanto de isolamento.

Fio autoadesivo

Para bobinas autossustentadas, o fio retangular esmaltado com adesivo a quente traz uma camada autoadesiva geralmente de 0,03 a 0,06 mm de espessura sobre o esmalte.

Como o filme é controlado

A espessura do esmalte é monitorada com um medidor de perdas dielétricas durante a produção. Espessuras fora das faixas padrão podem ser fabricadas conforme especificação do cliente.

Tensão nominal

Os fios esmaltados têm tensões nominais diferentes conforme a aplicação. Transformadores usados em sistemas de distribuição exigem valores mais altos, então a tensão nominal deve acompanhar o serviço que o transformador fará, e não o trabalho anterior.
