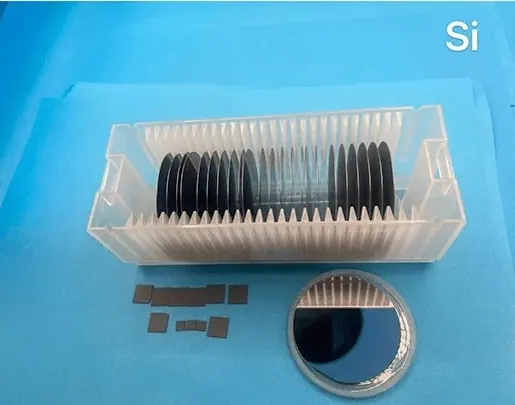

シリコン基板
シリコン単結晶は、半導体材料、高出力トランジスタ、整流器、太陽電池などに使用されます。OST Photonicsは、研究機関および産業界向けに高品質なシリコン基板を提供しています。結晶方位、サイズ、厚さはご要望に応じてカスタマイズできます。
- 製造元OST Photonics
- カテゴリー結晶ウェハおよび基板
- 納期ご注文ごとに提示
- カスタマイズ図面に基づくサイズ、結晶方位、表面仕上げ
特長
- 低コスト
- 安全かつ無毒
- 優れた機械加工性
- 大型サイズ対応可能
用途
- 集積回路
- 半導体デバイス
- 民生用電子機器
- 太陽電池用基板
加工能力
- 方位: <100>,<111>,<110> など
- 寸法: 2”, 3”, 4”, 5”, 6”, 8”, 12”, 5x5mm, 10x10mm, 20x20mm etc.
- 厚さ: 279 μm、380 μm、525 μm、625 μm、675 μm、725 μm、775 μm、500 μm、1000 μm など
- 提供可能な品目：ウェハ、基板、ブランク、カスタム光学部品
シリコン基板の仕様と特性
| 結晶構造 | 立方晶 | ||
| 融点 | 1420 ℃ | ||
| 密度 | 2.4 g/cm3 | ||
| ドーパント | ノンドープ | ホウ素 | リン |
| 伝導型 | 真性 | P型 | N型 |
| 抵抗率 | >1000 ohm.cm | 0.001~1000 ohm.cm | 0.001~1000 ohm.cm |
| EPD | ≤100 ∕cm2 | ≤100 ∕cm2 | ≤100 ∕cm2 |
| 酸素含有量（∕cm3） | ≤1~1.8×10^18 | ≤1~1.8×10^18 | ≤1~1.8×10^18 |
| 炭素含有量（∕cm3） | ≤5×10^16 | ≤5×10^16 | ≤5×10^16 |
| 結晶方位 | <100>,<111>,<110>, etc. | ||
| 結晶方位公差 | ±0.5°以下 | ||
| 寸法 | 2”, 3”, 4”, 5”, 6”, 8”, 12”, 5x5mm, 10x10mm, 20x20mm など | ||
| 寸法公差 | ±0.1 mm以下 | ||
| 厚さ | 279 μm, 380 μm, 525 μm, 625 μm, 675 μm, 725 μm, 775 μm, 500 μm, 1000 μm など | ||
| 厚さ公差 | ±0.025 mm またはそれ以上の精度 | ||
| 表面仕上げ | 片面研磨 (SSP)/両面研磨 (DSP) | ||
| 梱包 | クラス100クリーンバッグ、クラス1000スーパークリーンルーム |
シリコン 基板のお見積り依頼
寸法、結晶方位、表面仕上げ、数量をお送りください。エンジニアが技術提案と価格をご返信いたします。
よくあるご質問
バイヤーからのご質問
シリコン基板の結晶構造は何ですか？
シリコン基板の結晶構造は立方晶です。
シリコン基板の融点はどれくらいですか？
シリコン基板の融点は1420 ℃です。
シリコン基板の密度は何ですか？
シリコン基板の密度は2.4 g/cm3です。
シリコン基板の結晶方位は何ですか？
シリコン基板の方位は<100>、<111>、<110>などです。
シリコン基板の見積もりを取得するにはどうすればよいですか？
数量、仕様、仕向港を電子メールまたは電話でJiaxing AOSITE Photonics Technology Co.,Ltd.までお送りください。本サイトには問い合わせフォームがないため、お客様のご連絡は受付窓口を経由せず、直接エンジニアに届きます。
シリコン基板はカスタム仕様で製作できますか？
特注寸法および表面仕上げは、お客様の図面または仕様書に基づき個別にお見積もりいたします。ご要望をお送りいただければ、ご発注前に工場が実現可能な範囲と公差を確認いたします。
シリコン基板は誰が製造していますか？
Jiaxing AOSITE Photonics Technology Co.,Ltd.は、OST Photonicsの名称で事業を行い、2010年より中国浙江省嘉興市で製造しています。
