MgF2 Window
フッ化マグネシウム（MgF 2 ）ウィンドウは、深紫外から中赤外にわたる優れた広帯域透過性を提供します。DUV透過性により、水素ライマンα線での使用、紫外線源および受光器、さらにエキシマレーザー用途に最適です。MgF 2 は化学エッチング、レーザー損傷、機械的・熱的衝撃に強い堅牢な材料です。Knoop硬度415、屈折率...
- 製造元OST Photonics
- カテゴリー赤外線ウィンドウ
- 納期ご注文ごとに提示
- カスタマイズ図面に基づくサイズ、結晶方位、表面仕上げ
利点
1 ) 120nmから7μmまでの優れた透過率
2 ) 堅牢で耐久性が高い
3 ) 化学エッチングに対する耐性
仕様
1 ) 直径公差: +/-0.2mm
2 ) 厚さ公差: +/-0.03mm
3 ) 開口率: >90%
4 ) 表面品質: 80/50~10/5 (S/D)
5 ) 平行度: <1 分角
6 ) 面取り: 0.3-0.5mmx45°
光学特性
| 透過範囲 | 0.12～7ミクロン |
| 屈折率 | 1.413（0.22ミクロン） |
| 屈折損失 | 0.22ミクロンで 5.7% |
| 結晶構造/晶族 | 正方晶 |
| へき開面 | (100)、(110)、不完全 |
熱的特性
| 熱膨張 | 13.7（平行）8.9（垂直）x10－6/K |
| 熱伝導率 | 21（平行）33.6（垂直）W m－1K－1（300K） |
| 融点 | 1255℃ |
| 比熱容量 | 1003 J Kg－1K－1 |
機械的特性
| 密度 | 3.18 g/cc |
| 硬度 (Knoop) | 415 |
| ヤング率 | 138 GPa |
| せん断弾性率 | 54.66 GPa |
| 体積弾性率 | 101.32 GPa |
| ポアソン比 | 0.276 |
| 弾性限界 | 49.6 GPa (7200psi) |
| 分子量 | 62.32 |
化学的特性
| 溶解度 | 0.0002g/100g水 |

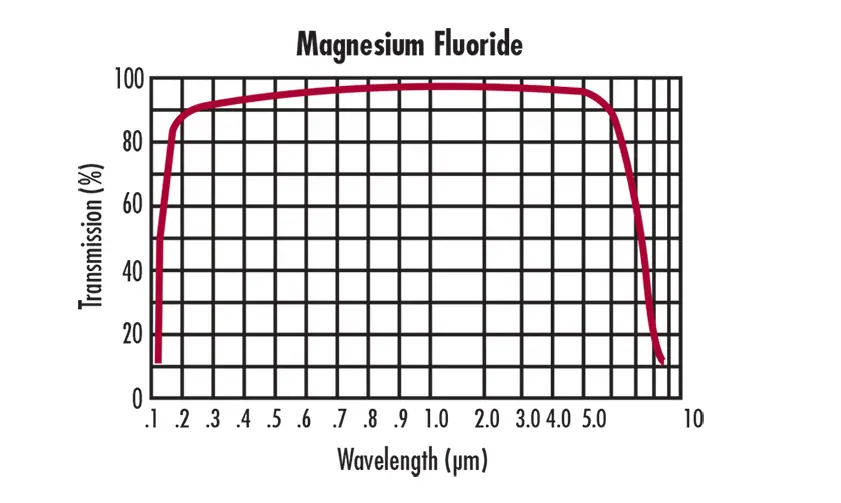

技術画像
MgF2 ウィンドウのお見積り依頼
寸法、結晶方位、表面仕上げ、数量をお送りください。エンジニアが技術提案と価格をご返信いたします。
よくあるご質問
バイヤーからのご質問
MgF2ウィンドウの透過範囲はどれくらいですか？
MgF2窓材の透過範囲は0.12～7 micronです。
MgF2ウィンドウの屈折率はどれくらいですか？
MgF2窓材の屈折率は0.22 micronで1.413です。
MgF2ウィンドウの屈折損失はどれくらいですか？
MgF2窓材の屈折損失は0.22 micronで5.7%です。
MgF2 窓材の結晶/クラス構造は何ですか？
MgF2窓の結晶構造/晶族は正方晶です。
MgF2 ウィンドウの見積もりを取得するにはどうすればよいですか？
数量、仕様、仕向港を電子メールまたは電話でJiaxing AOSITE Photonics Technology Co.,Ltd.までお送りください。本サイトには問い合わせフォームがないため、お客様のご連絡は受付窓口を経由せず、直接エンジニアに届きます。
MgF2窓材はカスタム仕様で製作できますか？
特注寸法および表面仕上げは、お客様の図面または仕様書に基づき個別にお見積もりいたします。ご要望をお送りいただければ、ご発注前に工場が実現可能な範囲と公差を確認いたします。
MgF2 窓材の製造元はどこですか？
Jiaxing AOSITE Photonics Technology Co.,Ltd.は、OST Photonicsの名称で事業を行い、2010年より中国浙江省嘉興市で製造しています。
