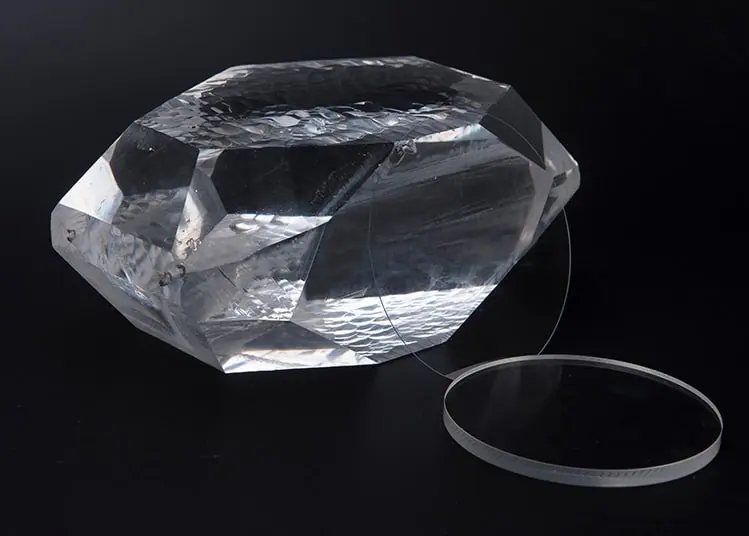

Oblea de cuarzo monocristalino de grado SAW
OST Photonics ofrece obleas monocristalinas de cuarzo de grado SAW en diversos tamaños y espesores, con diámetros de oblea de 3 a 8 pulgadas; el espesor puede personalizarse según sus requisitos (por lo general, superior a 0.08 mm). Las orientaciones pueden ser X/Y/Z/AT32/AT33/AT36/BT/ST42.75, entre otras. Además, también hay disponibles preformas de cuarzo de alta calidad (incluido cuarzo levógiro).
- FabricanteOST Photonics
- CategoríaOblea y sustrato de cristal
- Plazo de entregaSe presupuesta por pedido
- PersonalizaciónTamaño, orientación y acabado superficial según plano
Especificaciones
| Material | Cristal de cuarzo grado SAW | |||
| Ángulo de corte | X/Y/Z/AT32/AT33/AT36/BT/ST42.75°-cut etc | |||
| Diámetro/tamaño | 3”(76.2mm) | 4” （100mm) | 6″(150mm) | 8″(200mm) |
| Tol(±) | <0.20 mm | |||
| Espesor mínimo | 0.08mm Min | 0.10mm Min | 0.20mm Min | 0.35mm or more |
| Plano primario | 22mm | 32mm | 42.5mm | 57.5mm |
| LTV (5mmx5mm) | <1µm | |||
| TTV | <3µm | |||
| Curvatura | -30<bow<30 | |||
| Alabeo | <40µm | |||
| PLTV(<0.5um) | ≥95%(5mm*5mm) | |||
| Plano de orientación | Todos disponibles | |||
| Tipo de superficie | Pulido por una cara / pulido por ambas caras | |||
| Ra de la cara pulida | <0.5nm | |||
| Criterios de la cara posterior | Generalmente 0,2-0,5µm o según personalización | |||
| Criterios de borde | R=0,2mm o canto redondeado | |||
| Propiedad del material | ECD | Mejor que el grado 4 | ||
| Inclusión | Mejor que el grado II | |||
| Valor Q | Mejor que el grado C | |||
| Criterios de superficie de la oblea | Partículas ￠>0,3 µ m | <= 30 | ||
| Arañazos, desconchados | Ninguno | |||
| Defecto | Sin grietas de borde, arañazos, marcas de sierra ni manchas | |||
| Embalaje | Cant./caja de obleas | 25 pcs per box |
