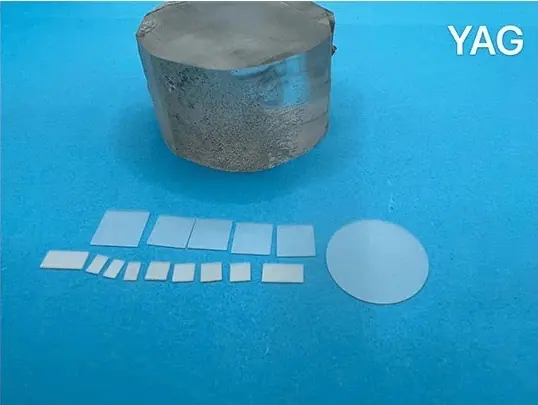

Подложка YAG
Иттрий-алюминиевый гранат (YAG) — изотропный кристалл с кубической симметрией. Он обладает превосходными оптическими и термодинамическими свойствами. Его механические свойства и химическая стабильность близки к сапфировым кристаллам, но без эффекта двулучепреломления сапфира. Чистые кристаллы YAG имеют более высокое пропускание в области 0.25~5 um и не поглощают в диапазоне 2-3 μm, тогда как стекло имеет сильную полосу поглощения H2O. Поэтому нелегир...
- ИзготовительOST Photonics
- КатегорияКристаллические пластины и подложки
- Срок поставкиОпределяется по каждому заказу
- ИзготовлениеРазмер, ориентация и обработка поверхности по чертежу
Иттрий-алюминиевый гранат (YAG) — изотропный кристалл с кубической симметрией. Он обладает превосходными оптическими и термодинамическими свойствами. Его механические свойства и химическая стабильность близки к сапфировым кристаллам, но без эффекта двулучепреломления сапфира. Чистые кристаллы YAG имеют более высокое пропускание в области 0.25~5 um и не поглощают в диапазоне 2-3 μm, тогда как стекло имеет сильную полосу поглощения H2O. Поэтому нелегированный чистый кристалл YAG является новым типом подложечного и оконного материала для ультрафиолетового и инфракрасного оптического оборудования. В то же время превосходные физико-химические и оптические свойства кристалла YAG делают его важным оптическим материалом для физических сред с высокой температурой и высокой энергией.
OST Photonics поставляет высококачественные подложки YAG для исследователей и промышленности. Ориентация кристалла, размер и толщина могут быть изготовлены по вашим требованиям.
Особенности
- Отличные оптические и термодинамические свойства
- Хорошие механические свойства
- Отличная физическая и химическая стабильность
Области применения
- Ультрафиолетовое оптическое оборудование
- Инфракрасное оптическое оборудование
- Оптическое применение
Производственные возможности
- Ориентация: <100>,<110>,<111> и др.
- Размер: 1”, 2”, 5x5mm, 10x5mm, 10x10mm, 20x20mm, etc.
- Толщина: 0.5mm, 1.0mm и т. д.
- Доступные позиции: пластины, подложки, прозрачная керамика, заготовки и оптика по индивидуальному заказу
Технические характеристики и свойства подложек YAG
| Кристаллическая система | Кубическая |
| Постоянная кристаллической решётки | a=12.01 Å |
| Температура плавления | 1970 ℃ |
| Плотность | 4.55 g/cm3 |
| Твёрдость | 8.5 Mohs |
| Удельная теплоёмкость | 0.59 J/g•cm-3 (0-20 ℃) |
| Модуль упругости | 310 GPa |
| Модуль Юнга | 3.17×10^4 kg/mm2 |
| Коэффициент Пуассона | 0.3 |
| Предел прочности при растяжении | 0.13-0.26 GPa |
| Коэффициент теплового расширения | <111>: 7.8×10^-6 /℃ @ 0-250℃<110>: 7.7×10^-6 /℃ @ 0-250℃<100>: 8.2×10^-6 /℃ @ 0-250℃ |
| Теплопроводность | 14 W/m/K @ 20 ℃; 10.5 W/m/K @ 100 ℃ |
| Термооптический коэффициент | dn/dt = 7.3×10^-6 /℃ |
| Стойкость к тепловому удару | 800 W/m |
| Растворимость | Нерастворим в воде и слабо растворим в кислоте |
| Показатель преломления | 1.82 @ 1064 nm |
| Диапазон пропускания | T>80% @ 250-5000 nm |
| Порог разрушения | >15 Jcm-2 @ 1064 nm |
| Ориентация | <100>,<110>,<111>, etc. |
| Допуск по ориентации | ±0.5° или точнее |
| Размер | 1”, 2”, 5x5mm, 10x5mm, 10x10mm, 20x20mm, и т.д. |
| Допуск по размерам | ±0.1 mm или точнее |
| Толщина | 0.5mm, 1.0mm и т. д. |
| Допуск по толщине | ±0.05 mm или точнее |
| Обработка поверхности | Полировка с одной стороны (SSP)/полировка с двух сторон (DSP) |
| Шероховатость поверхности | Ra<5Å (5×5μm) |
| Упаковка | Чистый пакет класса 100, сверхчистое помещение класса 1000 |
