게르마늄(Ge) 윈도우
게르마늄(Ge) 윈도우는 세 가지 반사 방지 코팅 옵션(중적외선 응용용 3 – 5μm, 광대역 다중 스펙트럼 응용용 3 – 12μm, 열화상 응용용 8 – 12μm)으로 재고 공급이 가능합니다. 굴절률이 높기 때문에(2 – 14μm에서 약 4.0) 관심 영역에서 충분한 투과율을 얻으려면 이러한 게르마늄 윈도우에 반사 방지 코팅을 적용할 것을 권장합니다. 게...
- 제조사OST Photonics
- 카테고리적외선 윈도우
- 납기주문 건별 제시
- 맞춤 제작도면에 따른 치수, 결정 방위 및 표면 가공
게르마늄(Ge) 윈도우는 세 가지 반사 방지 코팅 옵션(중적외선 응용용 3 – 5μm, 광대역 다중 스펙트럼 응용용 3 – 12μm, 열화상 응용용 8 – 12μm)으로 재고 공급이 가능합니다. 굴절률이 높기 때문에(2 – 14μm에서 약 4.0) 관심 영역에서 충분한 투과율을 얻으려면 이러한 게르마늄 윈도우에 반사 방지 코팅을 적용할 것을 권장합니다. 게르마늄은 열폭주가 발생하여 온도가 올라갈수록 투과율이 낮아집니다. 따라서 이러한 게르마늄 윈도우는 100°C 미만의 온도에서 사용해야 합니다. 중량에 민감한 시스템을 설계할 때에는 게르마늄의 높은 밀도(5.33 g/cm3)를 고려해야 합니다. 게르마늄의 누프 경도(780)는 플루오린화 마그네슘의 약 두 배로, 견고한 광학계가 필요한 적외선 응용에 이상적입니다.
장점
1 ) 무코팅 또는 다양한 IR 영역용으로 설계된 AR 코팅
2 ) 낮은 분산으로 인한 최소 색수차
3 ) 견고한 광학 부품이 필요한 적외선 응용 분야에 적합
사양
1 ) 직경: 3~300mm
2 ) 직경 공차: +/-0.2mm
3 ) 두께 공차: +/-0.03mm
4 ) 개구: >90%
5 ) 표면 품질: 80/50~10/5 (S/D)
6 ) 평행도: <1 각분
7 ) 모따기: 0.3-0.5mmx45°
8 ) 코팅: AR/AR@7-14μm; DLC/AR@7-14μm; BBAR/BBAR@3-12μm
광학적 특성
| 투과 범위 | 1.8~23 미크론 |
| 굴절률 | 11 마이크론에서 4.0026 |
| 굴절 손실 | 11 마이크론에서 53% |
| 결정 구조/정계 | 입방정 다이아몬드, Fd3m |
| 벽개면 | (111), 완전하지 않음 |
열적 특성
| 열팽창 | 6.1×10－6 / ℃ at 298K |
| 열전도율 | 58.61W m－1K－1 at 293K |
| 융점 | 936 ℃ |
| 비열 용량 | 310 J Kg－1K－1 |
기계적 특성
| 밀도 | 5.33 g/cc |
| Hardness(Knoop) | Knoop 780 |
| 영률 | 108.7 GPa |
| 전단 탄성률 | 67 GPa |
| 체적 탄성률 | 77.2 GPa |
| 푸아송비 | 0.28 |
| 탄성 한계 | 89.6 MPa(13000psi) |
| 분자량 | 72.59 |
화학적 특성
| 용해도 | 물에 불용성 |

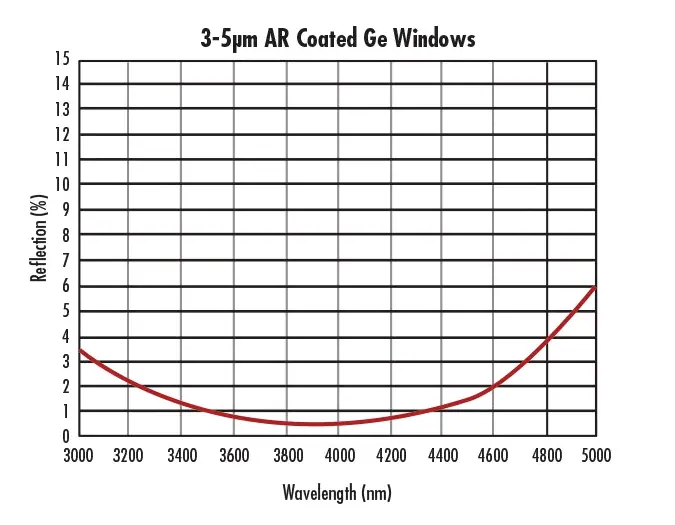

기술 이미지
게르마늄(Ge) 윈도우 견적 요청
치수, 결정 방위, 표면 가공, 수량을 보내주십시오. 당사 엔지니어가 기술 제안과 가격으로 회신합니다.
