Bucha de transformador DIN 42530 de 1kV e 1250A

• Início
• Produtos
• Buchas de baixa tensão para transformador
• Bucha de transformador DIN 42530 de 1kV e 1250A

Descrição do produto

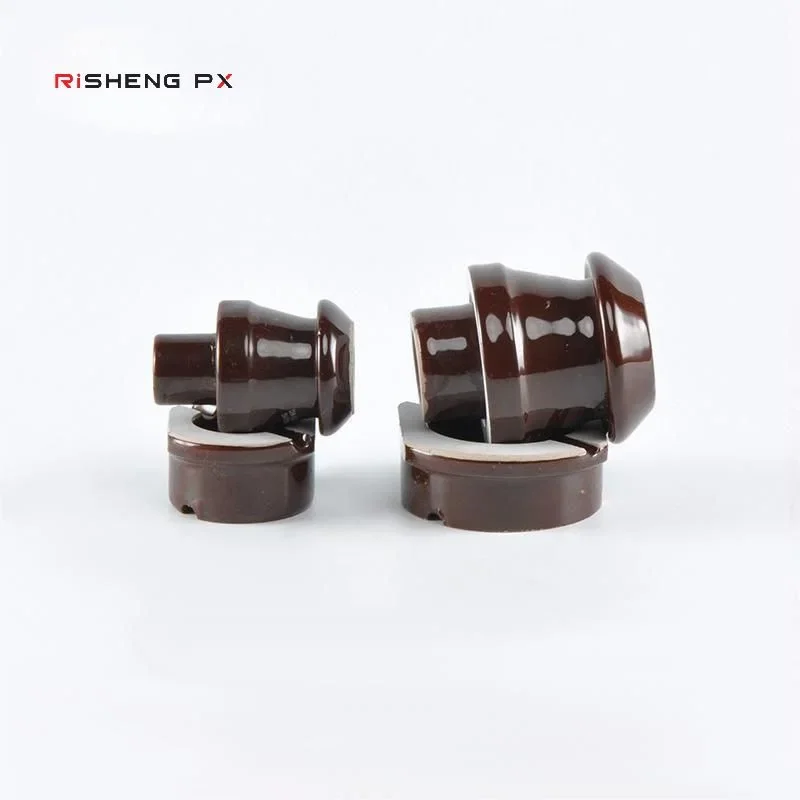

Uma bucha de transformador de baixa tensão DIN 42530 para transformadores de potência, com tensão nominal de 1 a 3 kV a 1250 A. O invólucro é de porcelana com ferragens de cobre. Dentro da família DIN 42536 associada, a distância de escoamento escalona de 50 mm a 250 A até 75 mm a partir de 630 A, com pesos a subir de 0,26 kg a 250 A até 2,05 kg a 3150 A. O transporte é feito em caixa de exportação sobre palete de madeira.

• DIN 42530

Porque os compradores escolhem esta peça

• Corrente nominal de 1250 A para as dimensões de transformador de distribuição de maior saída
• Ferragens de cobre para um percurso de baixa resistência com corrente elevada em BT
• Dimensionada para a banda de 1 a 3 kV, de modo que uma só peça cobre ambas as classes
• Embalagem padrão em caixa de exportação e palete de madeira

Onde é utilizada

• Lado de baixa tensão de transformadores de potência e de distribuição a 1250 A
• Linhas de montagem de transformadores que usam padrões DIN de terminais de BT
• Substituição em unidades de distribuição maiores durante a revisão
• Encomendas de exportação embarcadas em paletes para uma fábrica de transformadores

A quem se destina

• Fabricantes de transformadores de potência e de distribuição
• Oficinas de assistência a transformadores que tratam de unidades maiores
• Distribuidores que fornecem a gama DIN de buchas de BT

O que corre mal sem a peça certa

• Terminais de BT que aquecem porque o percurso do condutor está subdimensionado a 1250 A
• Danos em trânsito em peças pequenas de porcelana embarcadas soltas
• Duas referências necessárias para placas de terminais de 1 kV e 3 kV
• Seleção da distância de escoamento numa família de correntes nominais

Como é construída

• Bucha de transformador de baixa tensão DIN 42530
• Tensão nominal de 1 a 3 kV
• Corrente nominal 1250 A

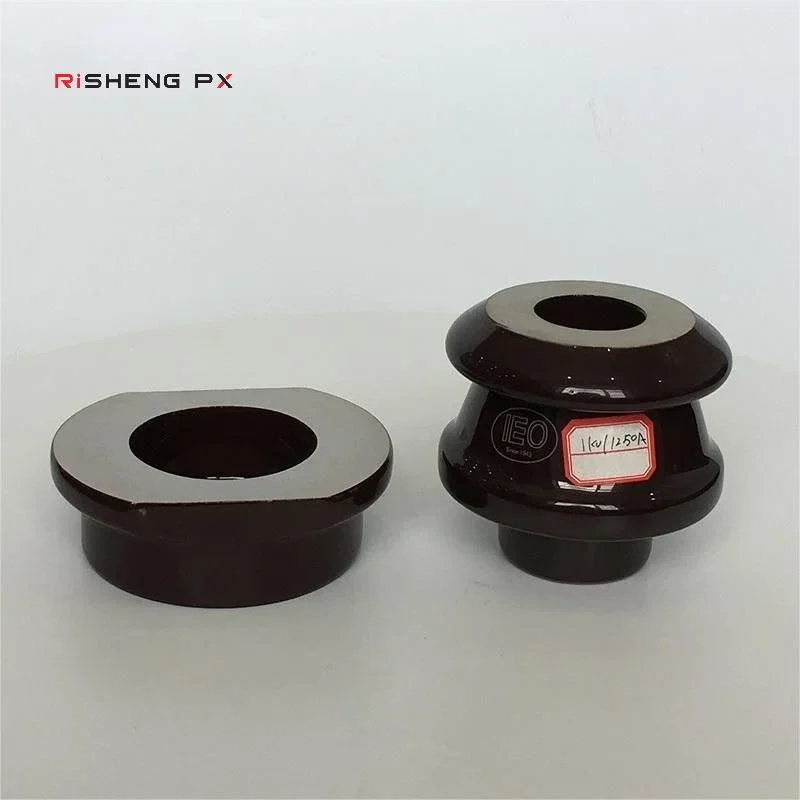

• Isolador de porcelana com ferragens de cobre
• Fabricado na China
• Embalagem de transporte em caixa de exportação e palete de madeira

Valores publicados para este produto

Todos os valores abaixo provêm dos dados do fabricante para este artigo. Os valores não indicados são confirmados face ao desenho antes de a encomenda ser colocada.

Corrente	1250 A
Distância de escoamento	50 mm
Peso	0.26 kg

Materiais

• Isolador de porcelana
• Ferragens de cobre

Processo

• Conformação
• Vidragem
• Cozedura
• Montagem da ferragem de cobre
• Ensaio elétrico de rotina

Ensaios

• Verificação da resistência do percurso do condutor à corrente nominal de 1250 A
• Inspeção dimensional face ao padrão DIN
• Inspeção da embalagem antes da paletização

Certificação

• Fabricada segundo a DIN 42530
• Sistema de gestão da qualidade ISO 9001

Opções de personalização

• Comprimentos e tipos de ligação especiais conforme especificação do cliente
• Outras correntes nominais da família DIN
• Fornecimento OEM e ODM

Como se compara

DIN 42530 1NF250A	A peça de 250 A tem 50 mm de distância de escoamento e pesa 0,26 kg. A versão de 1250 A representa um percurso de condutor substancialmente maior para uma saída de BT superior.
Série DIN 42539 de 3 kV	A DIN 42539 é a família específica de 3 kV com a sua própria tabela de distâncias de escoamento a partir de 120 mm. Use-a quando o desenho especificar 42539.

Antes de encomendar e depois de receber

• Verifique se a placa de terminais de BT aceita o padrão DIN 42530
• Dimensione as ferragens de ligação para a corrente nominal plena de 1250 A
• Mantenha intacta a embalagem da palete até à instalação
• Ajuste o metal da ferragem ao seu barramento de BT

Perguntas sobre a bucha de transformador DIN 42530 de 1kV e 1250A
