상담을 받는 반복 섬락의 대부분은 같은 원인으로 귀결됩니다. 연면거리를 계통 전압만으로 선정했다는 점입니다. 전압이 알려 주는 것은 최솟값뿐입니다. 실제로 필요한 값을 결정하는 것은 현장의 공기입니다.

각 공정과 그 단계에서 생길 수 있는 문제

현장 평가

오손 정도는 측정 가능한 근거 없이 경, 중으로만 표현되는 경우가 적지 않습니다.

해안으로부터의 거리, 인근 시멘트·제철·화학 공장, 농약 살포, 사막 먼지, 그리고 실제로 세척이 가능한 빈도 등 설치 장소를 구체적으로 기재해 주십시오.

총 연면거리와 보호 연면거리

총 연면거리가 같은 두 애자라도 운용 중 거동은 크게 다를 수 있습니다.

데이터가 있는 품종은 두 값을 모두 공표합니다. P-33-Y는 총 900mm 가운데 갓 아래 보호부가 450mm이며, QS11405는 총 599mm이지만 보호부는 200mm에 그칩니다. 빗물 세척을 기대하기 어려운 곳에서는 보호부 값이 중요합니다.

외형 치수 제약

더 큰 애자를 쓴다는 명백한 해법은 단자대나 완금에 들어가지 않는 경우가 많습니다.

외형 치수를 거의 바꾸지 않고 연면거리를 늘릴 수 있는 제품군이 여럿 있습니다. CD525 부싱은 거의 같은 본체 치수로 440mm 사양보다 85mm 긴 연면거리를 확보합니다.

형상 선정

세척 사이에 쌓이는 분진은 연면거리의 길이와 관계없이 누설 경로를 단락시킵니다.

공력 형상의 유리 애자는 퇴적물이 표면에서 바람에 실려 가도록 성형되어 있어, 사막 지대와 중오손 지역 선로에서 지정됩니다.

임펄스 여유

연면거리는 오손 섬락에는 유효하지만 뇌 사고 억제에는 기여하지 않습니다.

임펄스 내전압은 별도로 선정합니다. 예컨대 24kV 부싱의 BIL 150kV는 같은 등급에서 통상 제시되는 125kV를 상회하며, 가공선로로 공급되는 계통에 적합합니다.

검증

납품 시 확인할 수 없는 사양은 이름뿐인 사양입니다.

연면거리는 정기 검사에서 도면 값에 대해 검증하며, 공차 범위가 있는 경우에는 공표합니다. 예컨대 ShF-20G1은 400mm ±10mm입니다.

적용 대상 제품

고압 변압기 부싱

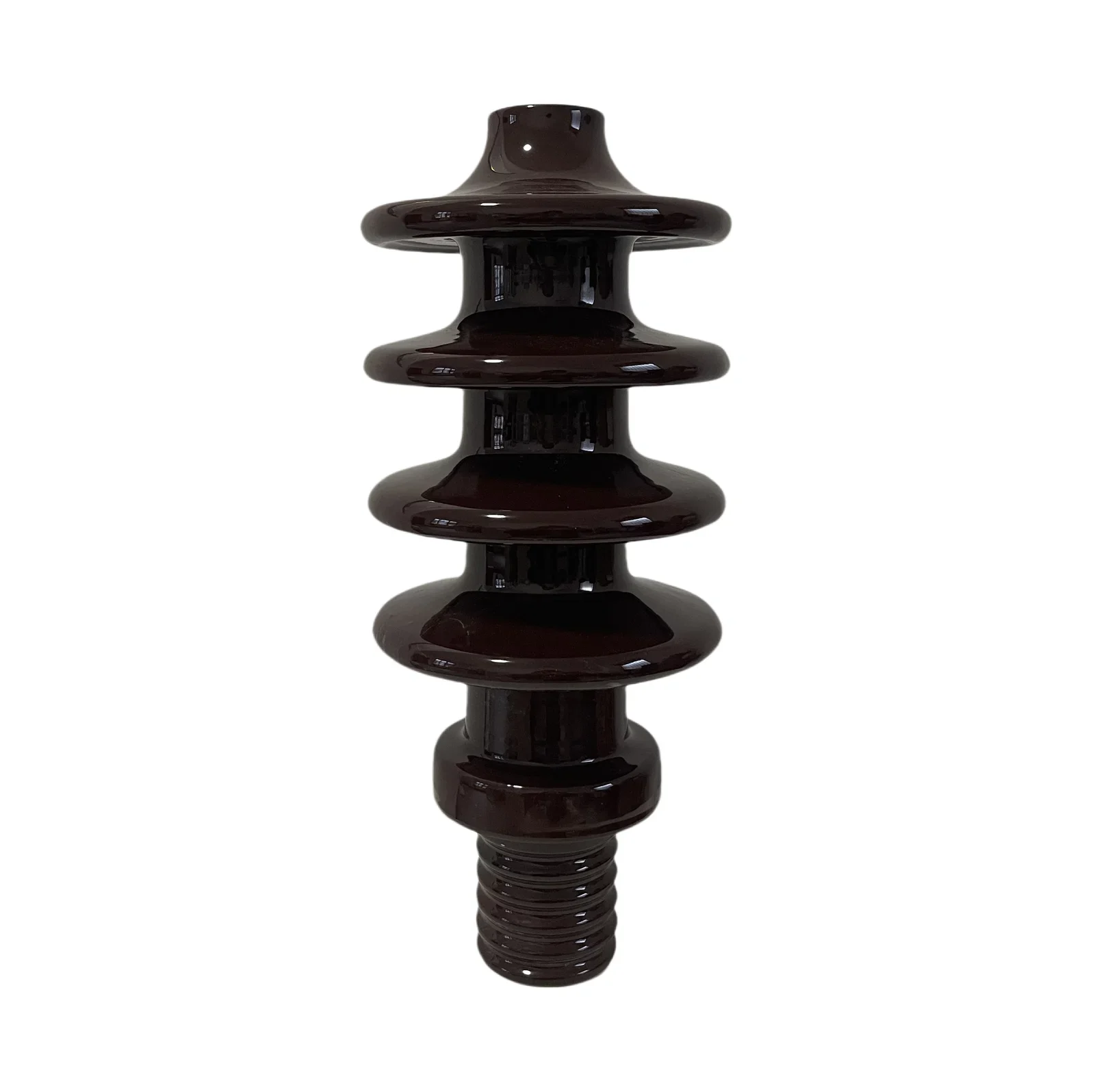

DIN 24kV 630A 변압기 부싱 CD525

핀애자

연면거리 525 mm
순중량 6.8 kg
높이 385 mm

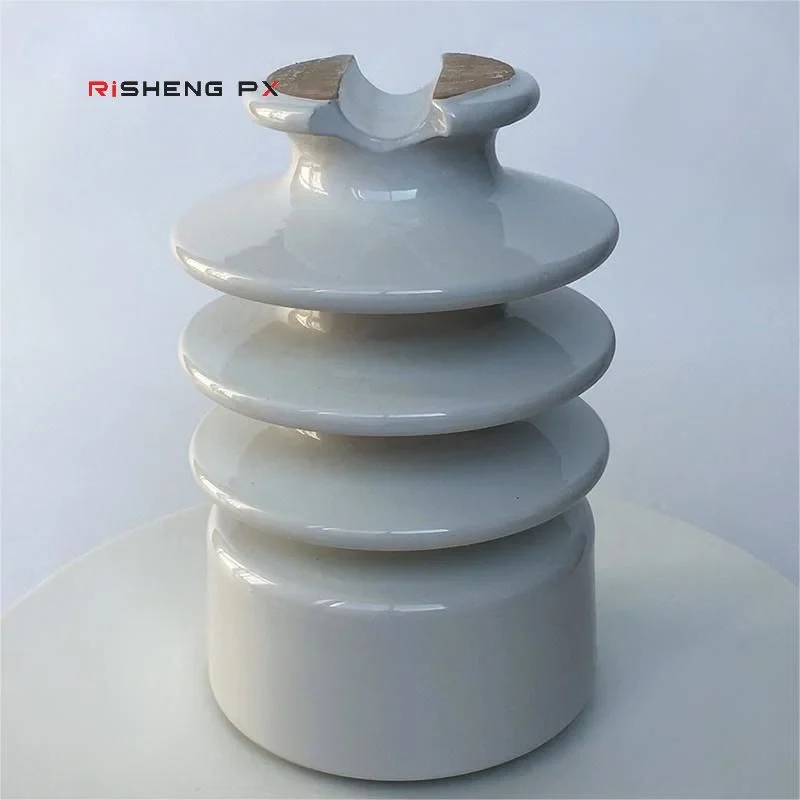

ZS-770 라인 포스트 자기애자 연면거리 770mm

유리 현수애자

연면거리 770 mm
정격 전기기계적 파괴 하중 16 kN
뇌임펄스 내전압 190 kV

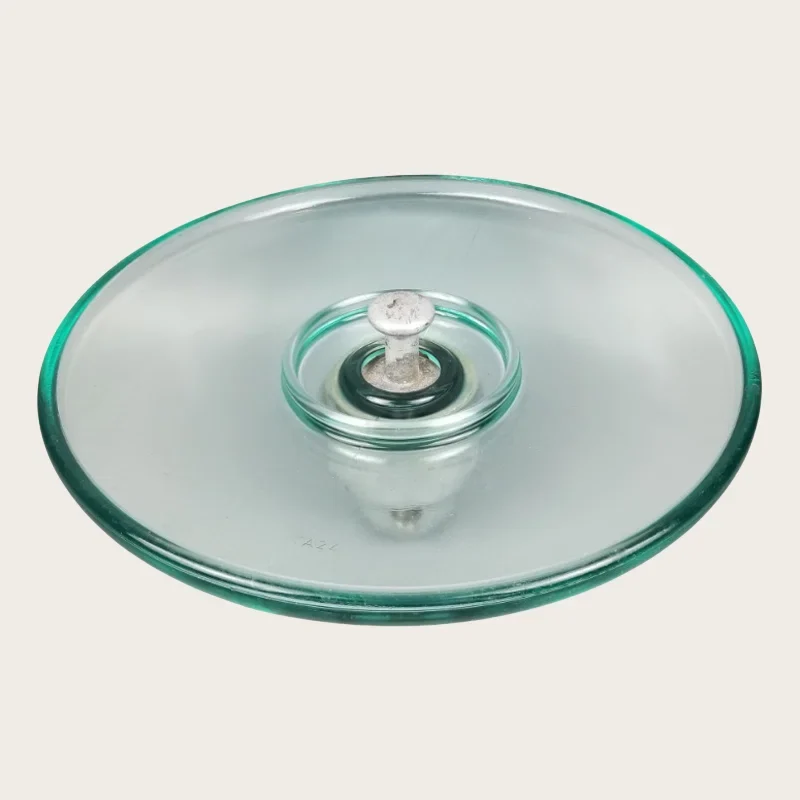

공력 형상 강화유리 현수애자 XYAY 시리즈

정격 기계적 파괴 하중 120 kN
공칭 연면거리 365 mm
상용주파 관통 전압 130 kV
