Ein Einkäufer in Ägypten arbeitet nach EN, einer in Australien nach AS, einer in Kasachstan nach GOST und einer in Texas nach ANSI. Der Isolator erfüllt an allen vier Orten dieselbe Aufgabe, doch Zeichnung, Prüfwerte und Teilebezeichnung unterscheiden sich jeweils. Wir halten sie alle in Fertigung.

Jede Stufe und was dabei schiefgehen kann

IEC

Internationale Projekte schreiben IEC vor und erwarten dazu Prüfnachweise.

Freiluftdurchführungen werden nach IEC 60137 gefertigt und geprüft. Hängeisolatoren aus Glas folgen der IEC 60383, das Stützisolatorenprogramm bezieht sich auf die IEC 60273.

DIN

DIN-Spezifikationen sind keine gültigen Normen mehr, doch Transformatorzeichnungen verweisen weiterhin auf sie.

Die Bauformen DIN 42530, 42531, 42539, 52432, 42533, 42534 und 40680 bleiben gerade deshalb in Fertigung, weil die Transformatoren- und Verteilungsbranche sie weiterhin einsetzt.

EN

Spezifikationen, die mitten im Projekt von DIN auf EN gewechselt sind, hinterlassen beim Einkäufer gemischte Referenzen.

Die Programme EN 50180 und EN 50386 werden neben den DIN-Bauformen gefertigt und decken 1kV bis 52kV sowie bis 12500A ab.

ANSI

ANSI-Klassen legen Klöppelhöhen, Kriechstrecken und Überschlagwerte fest, die ein nicht klassifiziertes Teil nicht erfüllen kann.

Die ANSI-55-Reihe von 55-1 bis 55-6, der Leitungsstützisolator 57-14 und die ANSI-Transformatordurchführungen der Modelle 15/50, 18/50 und 27/50 befinden sich sämtlich in Fertigung.

AS

Bauformen der australischen Norm werden von Lieferanten mit Schwerpunkt IEC und ANSI selten geführt.

Isolatoren der AS-Bauform, darunter der Stützenisolator SLP11180 sowie die Transformatordurchführungen AS 15/50 und AS 24/315, werden nach den Maßen der australischen Norm gefertigt.

GB

Projekte nach chinesischer Nationalnorm benötigen GB-Maßsätze, keine DIN-Entsprechungen.

GB-Bauformen einschließlich der Niederspannungsdurchführung B-1/315 und der Hochspannungsdurchführung BLQ-10/315 werden als aufeinander abgestimmte Paare für einen Transformator gefertigt.

GOST

GOST-Spezifikationen benennen Keramikgruppe, Armaturenlegierung und Kitt klauselgenau, nicht nur die Form.

GOST-Teile werden nach den Werkstoffklauseln gefertigt: Keramik der Gruppe 120 nach GOST 20419-83, Legierung AK12 nach GOST 1583-93, Zement PTs-500 DON nach GOST 10178-85, mit klimatischer Einstufung UKhL nach GOST 15150-69.

Produkte, für die dies gilt

Hochspannungs-Transformatordurchführungen

Porzellan-Transformatordurchführung EN 50180, 24kV, 250A

Stützenisolatoren

• Norm IEC60137

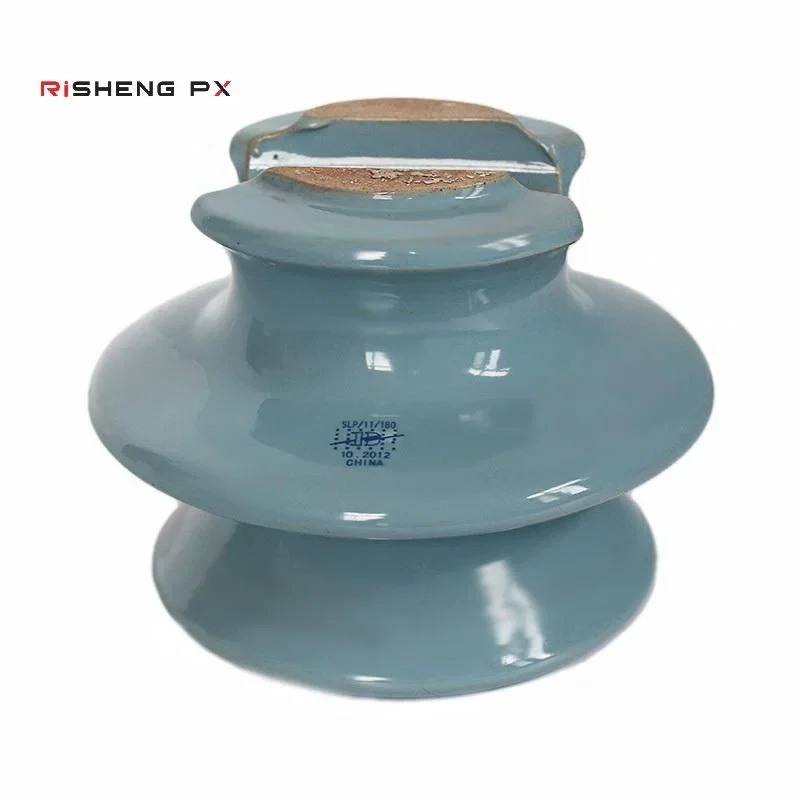

Stützenisolator SLP11180 aus Porzellan nach AS-Norm

Hochspannungs-Transformatordurchführungen

• Kriechstrecke 180 mm
• Schirmdurchmesser 150 mm
• Höhe 110 mm

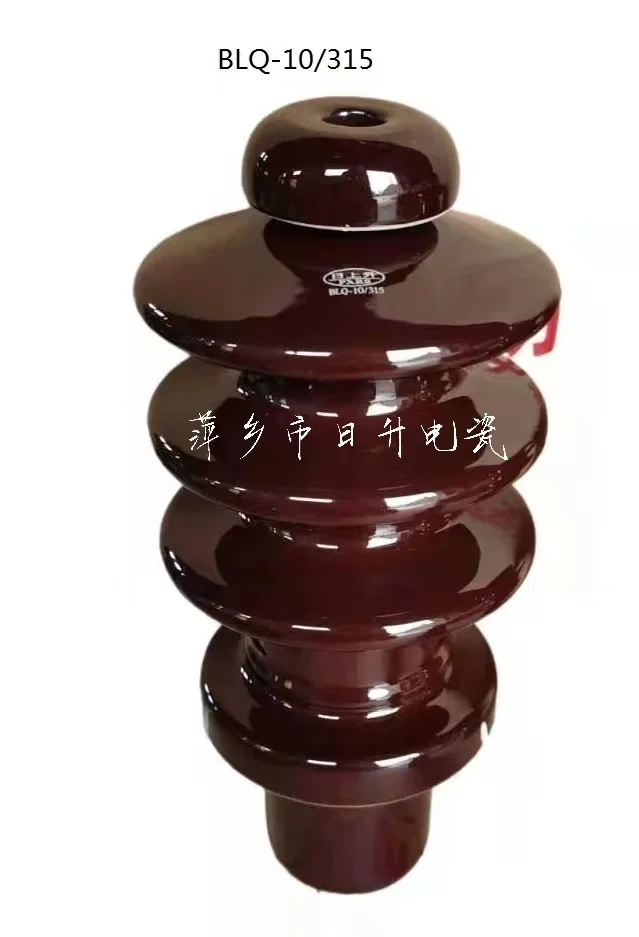

Transformatordurchführungsisolator GB BLQ-10/315, 10kV

• Spannung 10 kV
• Höhe 240 mm
• Durchmesser 115 mm

Wer diesen Weg am häufigsten nutzt

Hersteller von Verteiltransformatoren

Klemmenplatten, die um eine Durchführungsbauform herum konstruiert wurden, die der ursprüngliche Lieferant eingestellt hat

Energieversorger und Umspannwerke

Ein Leitungsabschnitt oder ein Umspannwerk, das nach jeder Regenzeit erneut überschlägt

Fragen zur Normenkonformität nach IEC, DIN, EN, ANSI, AS, GB und GOST

Senden Sie Zeichnung, Muster oder Fotos, und wir melden uns innerhalb von 24 Stunden mit einer Bestätigung der Bauform.
