نظرة عامة على المنتج

نطاق عوازل مرور خزفية للقواطع المنصهرة يغطي من 15 kV حتى 33 kV، منشور كجدول أبعاد كامل عبر خمسة عشر رقم شكل. تمتد مسافة الزحف من 220 mm حتى 660 mm، والأقطار الرئيسية من 287 mm إلى 467 mm، وعدد الأجنحة من 8 إلى 17، والأوزان الصافية من 2.6 kg إلى 7.5 kg. وتشمل فئات الجهد 15 kV و25 kV و24/27 kV و33/36 kV بمقاومات كابولية من 6.8 kN إلى 20 kN.

لماذا يختار المشترون هذه القطعة

• خمسة عشر رقم شكل بحيث يمكن مطابقة مسافة الزحف والقطر بدقة
• خيارات مسافة الزحف من 220 mm إلى 660 mm عبر النطاق
• فئات الجهد من 15 kV إلى 33/36 kV في جدول منشور واحد
• مصنوع وفق معايير السلامة IEC مع تغطية أرقام ANSI وAS أيضاً

أين يُستخدم

• قواطع منصهرة مركّبة على أعمدة عبر شبكات من 15 kV إلى 33 kV
• مرافق كهربائية توحّد عوازل مرور القواطع عبر عدة فئات جهد
• الاستبدال حيث يجب مطابقة رقم الشكل المركّب
• مشاريع تصدير تغطي متطلبات IEC وANSI وAS

لمن يناسب

• مرافق التوزيع عبر عدة فئات جهد
• مجمّعو القواطع الذين يوردون أجسام خزفية
• موزعون يوردون نطاق عوازل مرور القواطع المنصهرة بالكامل

ما الذي يسوء دون القطعة الصحيحة

• أجسام قواطع لا تطابق رقم الشكل المركّب
• اختيار مسافة الزحف عبر شبكة ذات مستويات تلوث مختلطة
• توريد الفئات من 15 kV حتى 33 kV من موردين منفصلين
• تصنيفات كابولية مختارة دون الرجوع إلى الجدول المنشور

كيف يُبنى

• خمسة عشر رقم شكل من 72101 إلى 722302
• القطر الرئيسي D من 287 mm إلى 467 mm
• القطر d من 87 mm إلى 155 mm
• الارتفاع من 32 mm إلى 35 mm
• مسافة الزحف من 220 mm إلى 660 mm
• فئة الجهد 15 kV و25 kV و24/27 kV و33/36 kV
• المقاومة الكابولية من 6.8 kN إلى 20 kN
• الوزن الصافي من 2.6 kg إلى 7.5 kg
• عدد الأجنحة من 8 إلى 17
• تصنيفا القاطع المرافقان RW11-10/100 وRW11-10/200 عند BIL 110 kV وتحمل 42 kV

المواد

• جسم من الخزف الكهربائي
• تجهيزات معدنية

العملية

• التشكيل
• التزجيج
• الحرق
• تجميع التجهيزات
• اختبار كهربائي

الاختبار

• التحقق من مسافة الزحف مقابل رقم الشكل في الجدول
• اختبار إثبات المقاومة الكابولية
• فحص أبعادي للقطر وعدد الأجنحة

الاعتماد

• مصنوع وفق معايير السلامة IEC
• نظام إدارة الجودة ISO 9001

خيارات التخصيص

• اسم العلامة التجارية وفق متطلبات العميل
• رقم الطراز المطلوب
• كرتون تصدير أو تغليف مخصص

كيف يقارَن

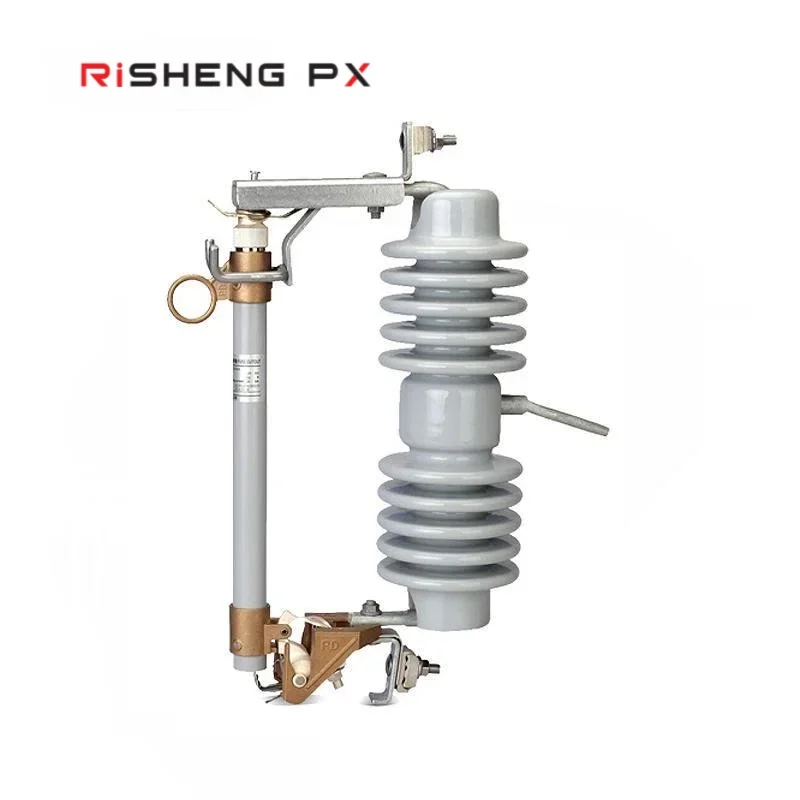

القاطع المنصهر الساقط RW11-10	قائمة RW11-10 هي القاطع المنصهر كامل الإطار المفتوح عند 10 kV بتصنيفي 100 A و200 A. وهذا النطاق هو جدول عوازل المرور الخزفية عبر المدى الأوسع من 15 kV إلى 33 kV.
عوازل مرور المحولات القياسية	يحمل عازل مرور القاطع المنصهر تجميعة المنصهر إلى جانب الطرف، ولهذا ينشر الجدول المقاومة الكابولية إلى جانب مسافة الزحف.

قبل أن تطلب وبعد أن يصل

• حدد رقم الشكل على الوحدة المركّبة قبل طلب البديل
• اختر مسافة الزحف من فئة التلوث في الموقع، لا من الجهد وحده
• راجع عمود المقاومة الكابولية مقابل حمل حامل المنصهر
• تأكد من أن عدد الأجنحة يطابق المقطع الذي تحتاجه

أسئلة حول عازل مرور القاطع المنصهر من 15kV إلى 33kV

منتجات ذات صلة

عوازل المرور الجدارية وعوازل أخرى

عازل مرور خزفي BUCHA بجهد عالٍ 24kV وتيار 160A طراز C-450

عوازل المرور الجدارية وعوازل أخرى

• مسافة الزحف، المدرجة في الكتالوج بوصفها C-450، 450 mm
• القطر 105 mm
• الارتفاع 550 mm

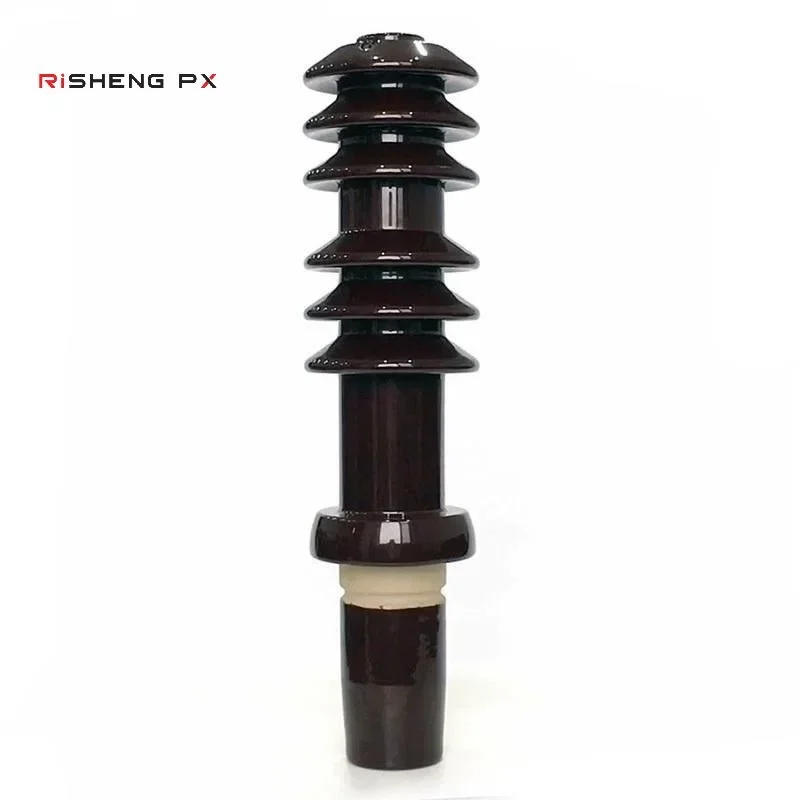

عوازل مرور سيراميكية BUCHA بجهد 24kV وتيار 160A ومسافة زحف 450mm
